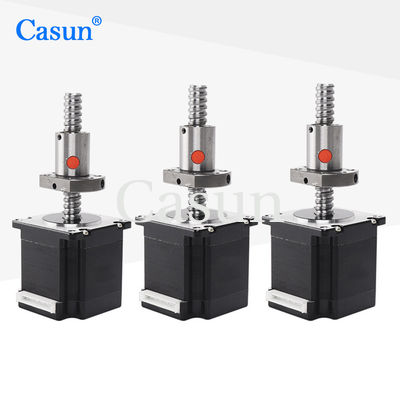

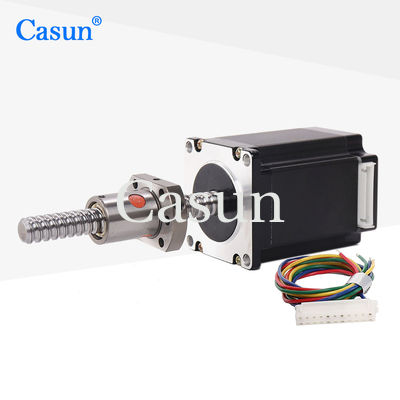

0.5Amp Nema 11 موتور خطی 32mN.M موتور خطی

0.5Amp Nema 11 موتور خطی 32mN.M موتور خطی

نام تجاری:	Casun
شماره مدل:	28SHD4050-49GP
مقدار تولیدی:	1 کامپیوتر
قیمت:	$8.98-$12.98
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

سیاه

جاری:

0.5 آمپر

وزن:

0.23 کیلوگرم

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

32mN.M موتور گام بردار میله ای,0.5 آمپر موتور گام بردار میله ای

0.5Amp Ball Screw Rod Stepper Motor

توضیحات محصول

Nema11 توپ پیچ میله موتور 32mN.M خطی موتور گام

یک موتور مرحله ای با پیچ توپ یک نوع موتور مرحله ای است که شامل مکانیسم پیچ توپ برای حرکت خطی است.آن را ترکیب حرکت چرخش یک موتور گام با قابلیت حرکت خطی از یک پیچ توپ برای دستیابی به حرکات خطی دقیق و کنترل شده.

NEMA 11 یک اندازه استاندارد قاب موتور است که توسط انجمن ملی تولید کنندگان برق (NEMA) تعریف شده است.استاندارد NEMA 11 ابعاد فیزیکی و ترتیبات نصب موتور را مشخص می کند، اجازه می دهد تا تعویض بین تولید کنندگان مختلف.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	28 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.5 آمپر
تورک نگهدارنده	32mN.m
مقاومت	اوهم
استحکام	mH
بی وقفه ی روتور	g-cm2
وزن موتور	0.26 کيلوگرم
پیچ سرب	۴۹ میلی متر
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازي شعاعي شفت:0.02 حداکثر (450g بار)

بازي محوري گره:0.08 حداکثر (450g بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

طول بدن	قطر پیچ	ارتفاع	طول پیچ
20 میلی متر ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	5	2	20 تا 1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.
