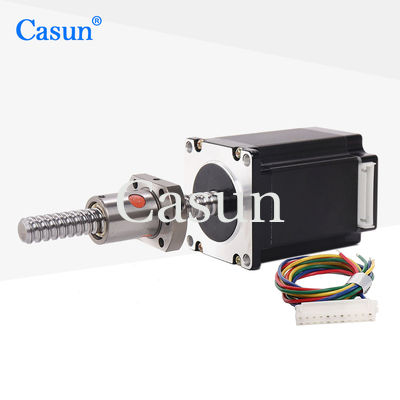

Nema 11 موتور مرحله ای با پیچ توپ 320mN.M موتور خطی با پیچ توپ برای CNC

Nema 11 موتور مرحله ای با پیچ توپ 320mN.M موتور خطی با پیچ توپ برای CNC

نام تجاری:	Casun
شماره مدل:	28SHD4507-109GTH
مقدار تولیدی:	1 عدد
قیمت:	$9.98-$13.98
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

1.7 آمپر

وزن:

0.23 کیلوگرم

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور پله ای نما 11

320mN.M موتور مرحله ای با پیچ توپ

موتور مرحله ای با پیچ توپ برای CNC

توضیحات محصول

موتور پله ای پیچ توپی Nema 11 با گشتاور 320mN.M برای کاربردهای CNC

موتورهای پله ای پیچ توپی Nema11 دقت و کارایی بالایی را برای کاربردهای CNC ارائه می دهند. موتور پله ای خطی پیچ توپی 320mN.m موقعیت یابی دقیق و عملکرد قابل اعتماد را فراهم می کند.

مزایای کلیدی

دقت بالا: مکانیزم پیچ توپی لقی را کاهش داده و موقعیت یابی دقیقی را فراهم می کند
کارایی بالا: اصطکاک به حداقل رسیده منجر به انتقال قدرت کارآمد و کاهش مصرف انرژی می شود
اندازه فشرده: موتورهای NEMA 11 کوچک و سبک هستند و برای کاربردهای با فضای محدود ایده آل می باشند
مقرون به صرفه: تعادل عالی بین عملکرد و هزینه برای کاربردهای مختلف

ویژگی ها

نسخه های دوقطبی یا تک قطبی موجود است
ساختار هیبریدی استپر
در نسخه های شفت تکی یا دوتایی موجود است
تاییدیه CE و RoHS
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

برای اطلاعات بیشتر لطفا با خدمات مشتری تماس بگیرید.

پارامتر	مقدار
زاویه پله	1.8 درجه
اندازه فریم	28 میلی متر
تعداد فاز	2 فاز
جریان نامی	1.7 آمپر
گشتاور نگهدارنده	120mN.m
مقاومت	0 اهم
وزن موتور	0.26 کیلوگرم
پیچ سربی	109 میلی متر
اتصال	دوقطبی

مشخصات عملیاتی

زاویه پله: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 درجه سانتیگراد تا 50 درجه سانتیگراد

دمای ذخیره سازی: -20 درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت: 85% یا کمتر، بدون میعان

عایق سیم مغناطیسی: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100 مگا اهم در 500 ولت DC

استحکام دی الکتریک: 500 ولت DC برای 1 دقیقه

لقی شعاعی شفت: حداکثر 0.02 (بار 450 گرمی)

لقی محوری شفت: حداکثر 0.08 (بار 450 گرمی)

حداکثر نیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثر نیروی محوری: 10 نیوتن

زیرمدل ها

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D - 20 میلی متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D - 20 میلی متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D - 20 میلی متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D - 24 میلی متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D - 24 میلی متر	2.1 آمپر

راه حل های سفارشی موتور

اگر موتور استاندارد ما نیاز شما را برآورده نمی کند، می توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت های ویژه، پارامترهای سیم پیچی، ابعاد نصب، سیم های سربی با الزامات ویژه، کانکتورها و غیره می باشد.

گزینه های موجود

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.
