محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 86SHD4402-30QH |

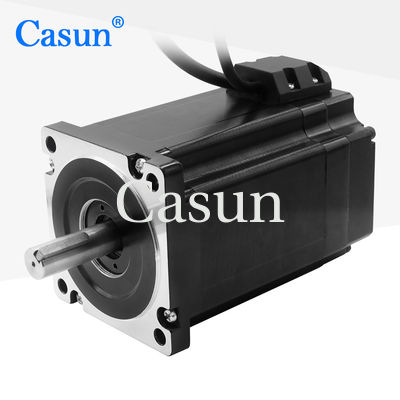

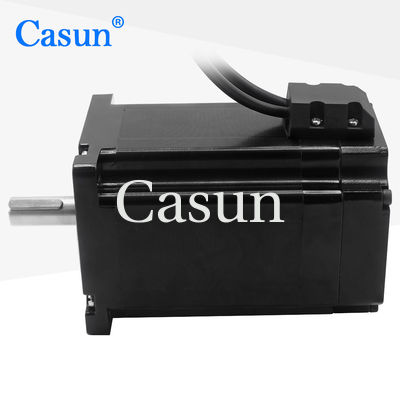

NEMA 34 8.3N.m 4 محور بسته حلقه موتور مرحله ای کیت با رمزگذاری مغناطیسی برای ماشین آلات CNC
NEMA 34 به اندازه استاندارد برای موتورهای مرحله ای با اندازه فلنج نصب 3.4 اینچ (86 میلی متر) اشاره دارد. مشخصات "8.3N.m" نشان دهنده گشتاور نگهدارنده موتور است.که اندازه گیری توانایی آن برای حفظ موقعیت در صورت قرار گرفتن در معرض نیروهای خارجی استدر این مورد، موتور دارای یک گشتاور نگهدارنده 8.3 نیوتن متر است.

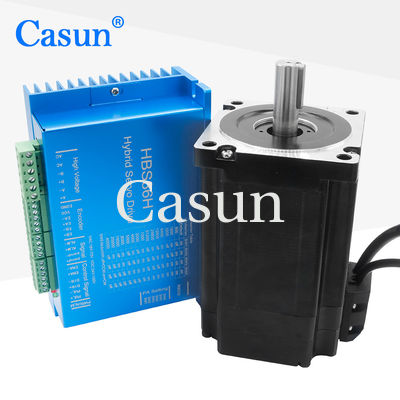

یک کیت موتور مرحله ای 4 محوری با یک رمزگذاری مغناطیسی برای استفاده در ماشین های CNC (کنترول عددی رایانه ای) طراحی شده است. سیستم های مرحله ای حلقه بسته شامل مکانیسم های بازخورد هستند،مانند انکودرها، برای نظارت بر موقعیت میله موتور و ارائه بازخورد به سیستم کنترل. این اجازه می دهد تا موقعیت دقیق تر و مقاومت بیشتر در برابر توقف یا از دست دادن مراحلدر مقایسه با سیستم های مرحله ای باز.
رمزگذاری کننده مغناطیسی یک نوع سنسور موقعیت است که از آهنرباها و سنسورهای اثر هال برای تشخیص موقعیت گوهر موتور استفاده می کند.اجازه می دهد تا سیستم کنترل تنظیمات را در زمان واقعی انجام دهد و حرکت دقیق را تضمین کند..
به طور کلی، یک کیت موتور NEMA 34 8.3N.m 4 محور با حلقه بسته با یک رمزگذاری مغناطیسی مناسب برای ماشین های CNC است که نیاز به گشتاور بالا و قابلیت های موقعیت دقیق دارند.آن را ارائه می دهد عملکرد بهبود یافته و قابلیت اطمینان در مقایسه با سیستم های مرحله باز حلقه باز، که آن را برای کاربردهایی که دقت بسیار مهم است، مانند فرش CNC، مسیریابی یا چاپ سه بعدی، ایده آل می کند.
ویژگی ها:
فرشته نايب |
1.8 درجه |
اندازه قاب |
86 میلی متر |
تعداد فاز |
مرحله 2 |
جریان نامی |
10 A |
تورک نگهدارنده |
8.3N.m |
مقاومت |
0.2 اوم |
استحکام |
7.5 میلی متری اچ |
بی وقفه ی روتور |
۴۵۰۰ گرم سانتی متر |
وزن موتور |
1.6 کیلوگرم |
تعداد سرنخ ها |
4 |
ارتباط |
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
مدل | مالداری چرخش |
رتبه بندی شده جریان |
مقاومت در هر فاز |
استحکام در هر فاز |
نگه داشتن چرخش |
روتور جاودانگی |
سرب سیم |
موتور طول |
mN.m | A | Ω | mH | mN.m | g.cm2 | نه، نه | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
دانلود
رمزگذاری کننده |
ترمز |
جعبه گیربکس |
شفت |
