محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 57SHD0410-21Q |

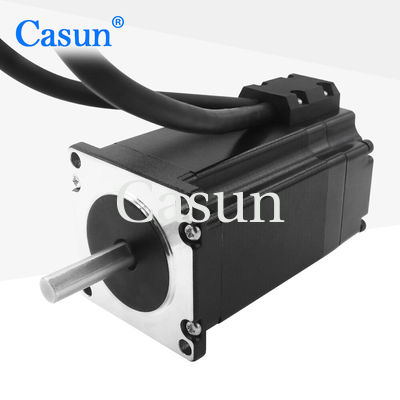

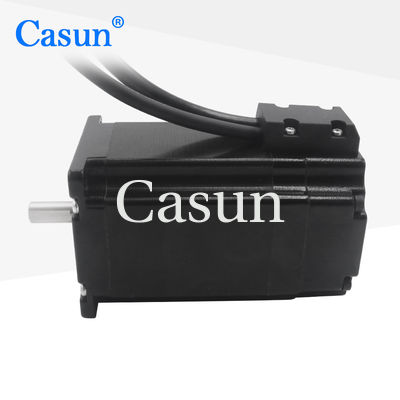

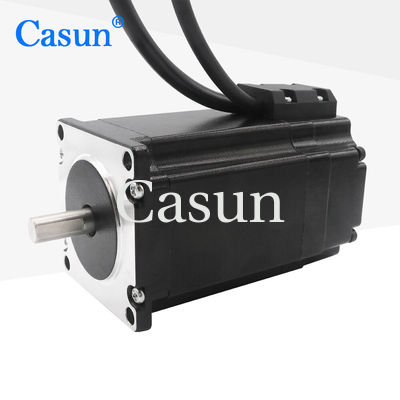

NEMA 23 1N.m حلقه بسته 1024PPR کیت موتور مرحله ای با رمزگذاری مغناطیسی برای ماشین های CNC
NEMA 23: استاندارد NEMA 23 اندازه موتور و مشخصات نصب را تعریف می کند. نام NEMA 23 ابعاد فیزیکی موتور را نشان می دهد،که امکان سازگاری با NEMA 23 را فراهم می کند.
یک N.m. torque: موتور می تواند حداکثر یک N.m. torque تولید کند که نشان دهنده نیروی چرخش آن است.این نرخ گشتاور توانایی موتور را برای رانندگی بار و غلبه بر مقاومت در برنامه های کاربردی CNC تعیین می کند.
کنترل حلقه بسته: سیستم کنترل حلقه بسته در کیت موتور مرحله ای ادغام شده است.این از بازخورد از رمزگذاری مغناطیسی استفاده می کند تا به طور مداوم موقعیت موتور را کنترل کند و در زمان واقعی تنظیمات را انجام دهداین مکانیسم کنترل حلقه بسته کمک می کند تا برای هر گونه اشتباهات موقعیت یا گام های از دست رفته، اطمینان از موقعیت دقیق و قابل اعتماد.
کدگر مغناطیسی 1024PPR: کدگر مغناطیسی با تولید 1024 پالس در هر چرخش بازخورد با وضوح بالا را فراهم می کند.این اجازه می دهد تا برای کنترل موقعیت دقیق و امکان ردیابی دقیق موقعیت واقعی موتور.
کیت موتور مرحله ای NEMA 23 1N.m با یک رمزگذاری مغناطیسی و وضوح 1024 PPR برای ماشین های CNC که نیاز به موقعیت دقیق و قابل تکرار دارند مناسب است.سیستم کنترل حلقه بسته، در ترکیب با بازخورد رمزگذاری مغناطیسی، عملکرد موتور را با جبران هرگونه خطا یا اختلال که ممکن است در طول کار رخ دهد، افزایش می دهد. این منجر به دقت بهتر می شود.ثبات، و قابلیت اطمینان، آن را به یک انتخاب ایده آل برای برنامه های CNC که نیاز به دقت بالا و کنترل.
ویژگی ها:
فرشته نايب |
1.8 درجه |
اندازه قاب |
86 میلی متر |
تعداد فاز |
مرحله 2 |
جریان نامی |
2 A |
تورک نگهدارنده |
1N.m |
مقاومت |
1.5 اوم |
استحکام |
15 mH |
بی وقفه ی روتور |
۲۶۰ گرم سانتی متر |
وزن موتور |
3.8 کیلوگرم |
تعداد سرنخ ها |
4 |
ارتباط |
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
مدل | مالداری چرخش |
رتبه بندی شده جریان |
مقاومت در هر فاز |
استحکام در هر فاز |
نگه داشتن چرخش |
روتور جاودانگی |
سرب سیم |
موتور طول |
mN.m | A | Ω | mH | mN.m | g.cm2 | نه، نه | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
