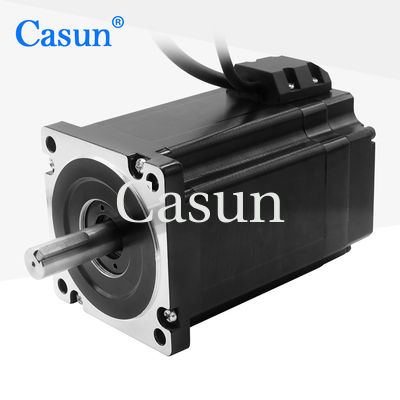

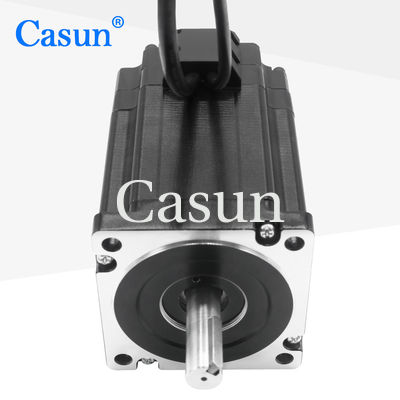

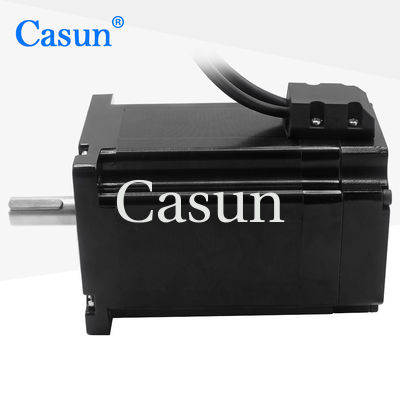

NEMA 34 موتور مرحله ای رمزگذاری کننده 12N.M تورک نگهدارنده بزرگ موتور مرحله ای حلقه بسته برای CNC

NEMA 34 موتور مرحله ای رمزگذاری کننده 12N.M تورک نگهدارنده بزرگ موتور مرحله ای حلقه بسته برای CNC

نام تجاری:	Casun
شماره مدل:	86SHD4509-34Q
مقدار تولیدی:	1 عدد
قیمت:	$29.9-$39.99
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

12 نیوتن متر

فعلی:

طول موتور:

149 میلی متر

شفت:

طول 34 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

NEMA 34 موتور مرحله ای رمزگذاری کننده

موتور مرحله ای بزرگ Torque Encoder

توضیحات محصول

موتور پله‌ای انکودر NEMA 34 با گشتاور نگهدارنده بزرگ 12 نیوتن‌متر، موتور پله‌ای حلقه بسته برای CNC

مرور کلی محصول

کیت موتور پله‌ای حلقه بسته NEMA 34 با گشتاور 12 نیوتن‌متر و انکودر مغناطیسی 1000PPR برای دستگاه‌های لایه‌بندی و کاربردهای CNC.

یک سیستم موتور پله‌ای حلقه بسته از بازخورد برای اطمینان از موقعیت‌یابی دقیق استفاده می‌کند. در این مورد، سیستم شامل یک انکودر مغناطیسی است که بازخورد موقعیت را به کنترل‌کننده موتور ارائه می‌دهد. این بازخورد به کنترل‌کننده اجازه می‌دهد تا موقعیت موتور را در زمان واقعی نظارت و تنظیم کند، خطاهای احتمالی را به حداقل برساند و دقت کلی را بهبود بخشد.

مشخصه 1000PPR (پالس در هر دور) وضوح انکودر مغناطیسی را نشان می‌دهد. این بدان معنی است که انکودر برای هر دور کامل شفت موتور 1000 پالس تولید می‌کند. این وضوح بالا امکان کنترل و موقعیت‌یابی دقیق را در دستگاه‌های لایه‌بندی یا هر برنامه دیگری که نیاز به حرکت دقیق دارد، فراهم می‌کند.

گشتاور بالا و دقت بالا
برای تجهیزات صنعت پیشرفته و صنعت الکترونیک
در نسخه‌های شفت تکی یا دوتایی موجود است
12 سال در چین تأسیس شده و به بیش از 800 مشتری خدمات ارائه کرده است
تولید تحقیق و توسعه حرفه‌ای

ظاهر

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	60 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	6 آمپر
گشتاور نگهدارنده	12 نیوتن‌متر
مقاومت	1.5 اهم
اندوکتانس	7.2 میلی‌هانری
اینرسی روتور	3600 گرم-سانتی‌متر مربع
وزن موتور	5.15 کیلوگرم
تعداد سیم‌ها	4
اتصال	دوقطبی

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه

منحنی‌های گشتاور

زیرمدل‌ها

مدل	گشتاور نگهدارنده	جریان نامی	مقاومت در هر فاز	اندوکتانس در هر فاز	گشتاور قفل‌شدگی	اینرسی روتور	سیم لید	طول موتور
60SHD4201	650 میلی‌نیوتن‌متر	0.6 آمپر	15 اهم	20 میلی‌هانری	50 میلی‌نیوتن‌متر	280 گرم-سانتی‌متر مربع	4 عدد	45 میلی‌متر
60SHD4401	1500 میلی‌نیوتن‌متر	2.8 آمپر	1 اهم	3.3 میلی‌هانری	70 میلی‌نیوتن‌متر	450 گرم-سانتی‌متر مربع	4 عدد	56 میلی‌متر
60SHD4601	3200 میلی‌نیوتن‌متر	4.2 آمپر	0.75 اهم	3.7 میلی‌هانری	120 میلی‌نیوتن‌متر	580 گرم-سانتی‌متر مربع	4 عدد	86 میلی‌متر
60SHD6602	2500 میلی‌نیوتن‌متر	3 آمپر	1.55 اهم	3.7 میلی‌هانری	120 میلی‌نیوتن‌متر	580 گرم-سانتی‌متر مربع	4 عدد	-

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نکند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های لید با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت
