محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 42SHD4419-24Q |

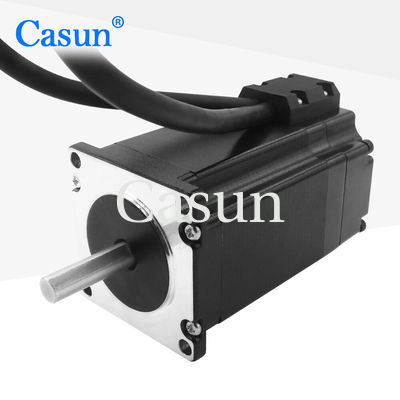

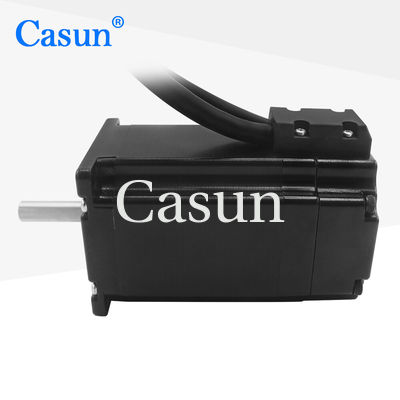

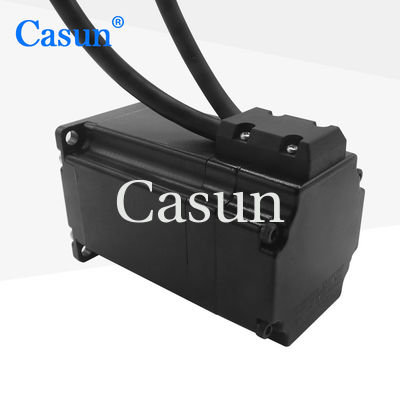

1. 8 درجه Casun موتور مرحله ای حلقه بسته 2400mN.M موتور مرحله ای 57x76mm با کنترل کننده موتور مرحله ای Nema 23
Nema23 موتور مرحله ای حلقه بسته 240mN.m 3Amp با رمزگذاری
Nema 23 یک مشخصات استاندارد برای موتورهای مرحله ای است که ابعاد نصب را تعریف می کند. این نشان می دهد که موتور دارای اندازه صفحه 2.3 x 2.3 اینچ یا تقریبا 57 x 57 میلی متر است.موتورهای Nema 23 به طور معمول در کاربردهای مختلف مورد استفاده قرار می گیرند که نیاز به گشتاور متوسط و موقعیت دقیق دارند.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
۵۷ میلی متر |
تعداد فاز
|
فاز دوم |
جریان نامی
|
3 آمپر |
تورک نگهدارنده
|
240mN.m |
مقاومت
|
3.3hm |
استحکام
|
2.8mH |
بی وقفه ی روتور
|
۷۲ گرم سانتی متر |
وزن موتور
|
1 کیلوگرم |
رمزگذاری کننده پالس
|
1240PPS |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
رمزگذاری کننده
ميتونه سفارشي بشه
ولتاژ: 5 ولت
محصول: A + A - B + B -
مدل | تورک نگهدارنده | زاویه گام | طول | نوع شفت | جریان نامی |
42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
دانلود
