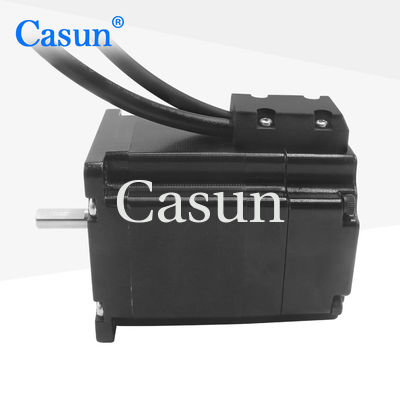

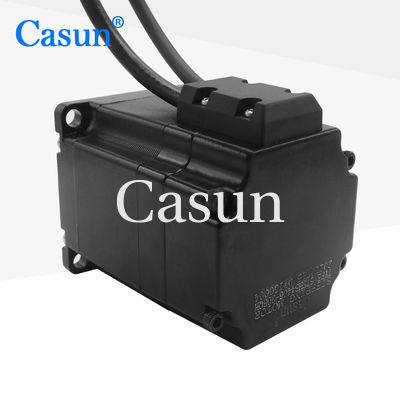

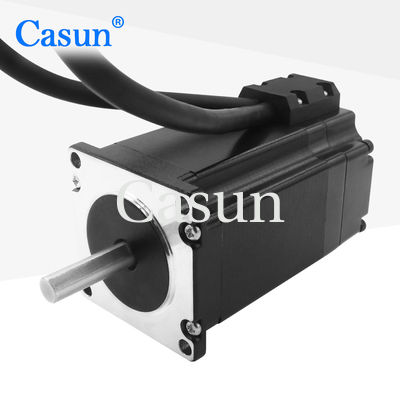

موتور حلقه بسته Nema 23 قابل تنظیم با چرخش ثابت 1200mN.M

موتور حلقه بسته Nema 23 قابل تنظیم با چرخش ثابت 1200mN.M

نام تجاری:	Casun
شماره مدل:	42SHD4419-24Q
مقدار تولیدی:	1 کامپیوتر
قیمت:	$18.54-$30.94
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

سیاه

فعلی / فاز:

1.68 آمپر

تورک نگهدارنده:

2400mN.m

طول موتور:

76 میلی متر

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29x18cm

برجسته کردن:

موتور حلقه بسته Nema 23 قابل تنظیم,موتور حلقه بسته NEMA 23

Nema 23 Closed Loop Motor

توضیحات محصول

1. 8 درجه Casun موتور مرحله ای حلقه بسته 1200mN.M موتور مرحله ای 57x54mm با کنترل کننده موتور مرحله ای Nema 23

موتور نما 23 با حلقه بسته قابل سفارشی با چرخش ثابت 1200mN.M و تایید CE

Nema23 موتور مرحله ای حلقه بسته 1200mN.m 4.2Amp با کدگذاری

چرخش: موتور دارای یک چرخش نگهدارنده 1200mN.m (millinewton meter) است. چرخش نگهدارنده حداکثر چرخش است که موتور می تواند در حالت ایستاده تولید کند.

جریان: موتور با جریان 4.2A (آمپر) کار می کند. این حداکثر جریان را نشان می دهد که موتور می تواند بدون گرم شدن بیش از حد در هنگام کار عادی اداره کند.

رمزگذاری کننده: موتور مجهز به یک رمزگذاری کننده است که یک دستگاه برای اندازه گیری موقعیت و سرعت میله موتور است. رمزگذاری کننده بازخورد را به سیستم کنترل ارائه می دهد.اجازه کنترل حلقه بستهاین بازخورد امکان دقت و کنترل بهتر موقعیت موتور را فراهم می کند.

Nema23: Nema23 یک اندازه استاندارد قاب موتور است که توسط انجمن ملی تولید کنندگان برق (NEMA) تعریف شده است. آن ابعاد فیزیکی و رابط های نصب برای موتور را مشخص می کند.موتورهای Nema23 دارای اندازه فلنج 2 هستند.3 اینچ (57.1 میلی متر) و معمولا در کاربردهای مختلف استفاده می شود.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	۵۷ میلی متر
تعداد فاز	فاز دوم
جریان نامی	4.2 آمپر
تورک نگهدارنده	1200mN.m
مقاومت	1.2hm
استحکام	2.8mH
بی وقفه ی روتور	۷۲ گرم سانتی متر
وزن موتور	0.68 کیلوگرم
رمزگذاری کننده پالس	1240PPS
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

رمزگذاری کننده

ميتونه سفارشي بشه

ولتاژ: 5 ولت

محصول: A + A - B + B -

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازات شما سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

موتور حلقه بسته Nema 23 قابل تنظیم با چرخش ثابت 1200mN.M 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
