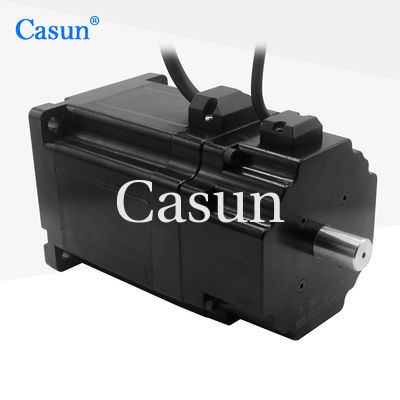

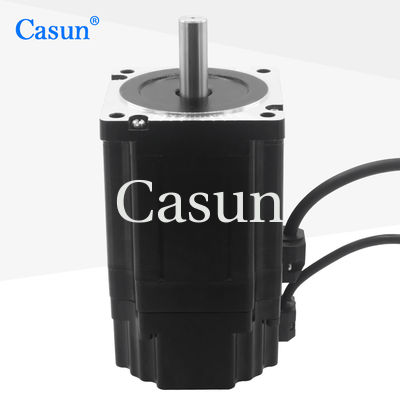

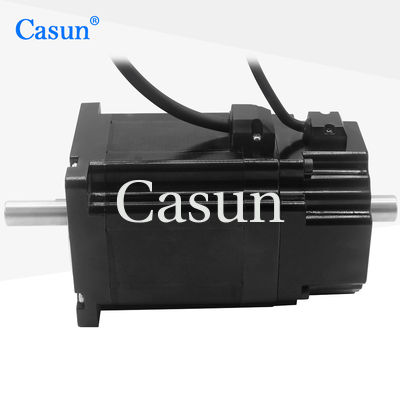

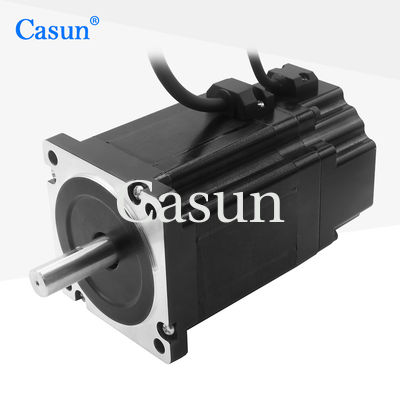

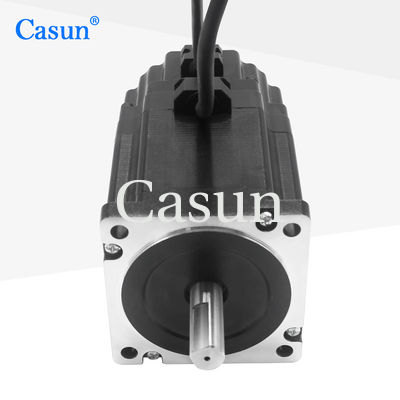

موتور پله ای هیبریدی
>
|
|
| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROHS,ISO |
| شماره مدل | 86SHD4201-37BSH-HP86 |
سیستم ترمز می تواند موقعیت موتور را بدون منبع برق خارجی حفظ کند.
حرکت از طریق کنترل زاویه دقیق به دست می آید و هر مرحله از حرکت به دقت تعریف شده است.
ویژگی ها:
|
فرشته نايب
|
1.8 درجه |
|
اندازه قاب
|
86 میلی متر |
|
تعداد فاز
|
مرحله 2 |
|
جریان نامی
|
3.0A |
|
تورک نگهدارنده
|
5.6N.m |
|
مقاومت
|
1.5 اوم |
|
استحکام
|
15mH |
|
بی وقفه ی روتور
|
1700 گرام سانتی متر |
|
وزن موتور
|
2.9 کیلوگرم |
|
تعداد سرنخ ها
|
4 |
|
ارتباط
|
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
| مدل | تورک نگهدارنده | زاویه گام | طول | Tنوع شفت | جریان نامی |
| 86SHD4003-32 | 4.0N.m | 1.8° | ۶۹ میلی متر | شفت کليد 32 ميلي متر | 4.0A |
| 86SHD4101-32 | 4.5N.m | 1.8° | ۷۶ میلی متر | شفت کليد 32 ميلي متر | 4.0A |
| 86SHD4201-37 | 5.6N.m | 1.8° | 98 میلی متر | شفت کليد-37ميلي متر | 4.0A |
| 86SHD4314-37 | 6.8N.m | 1.8° | 112 میلی متر | شفت کليد-37ميلي متر | 5.0A |
| 86SHD4404-37 | 8.0N.m | 1.8° | ۱۲۷ میلی متر | شفت کليد-37ميلي متر | 5.0A |
| 86SHD4505-37 | 12.0N.m | 1.8° | 150 میلی متر | شفت کليد-37ميلي متر | 5.5A |
