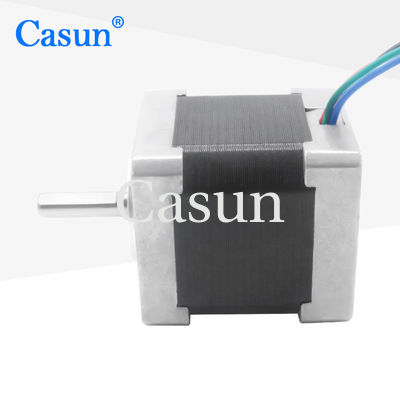

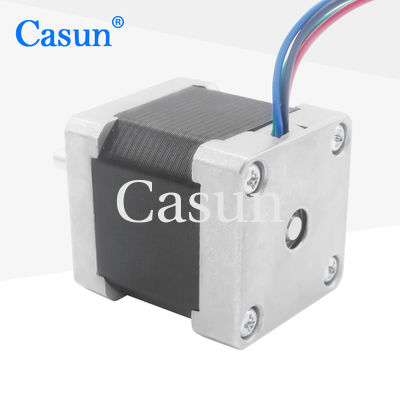

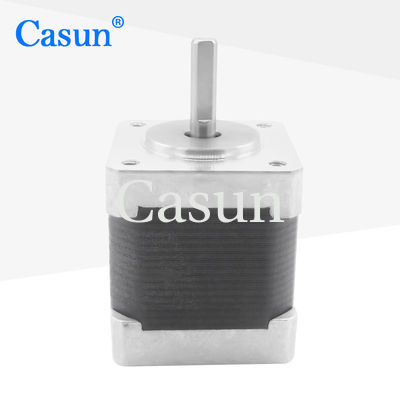

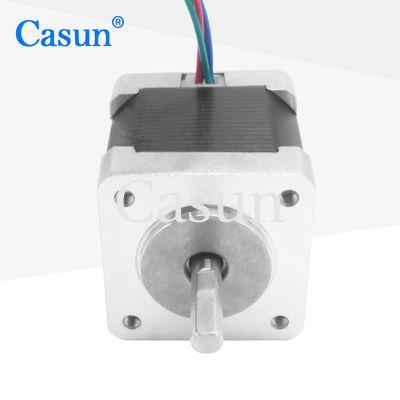

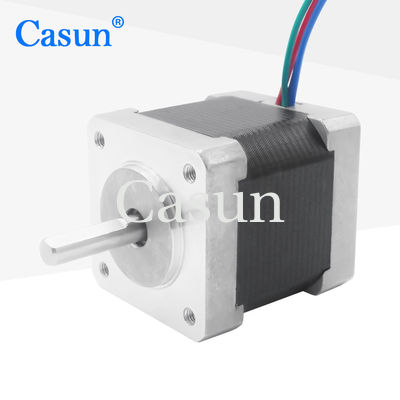

220mN.m موتور مرحله ای هیبریدی 1.0A 5V 1.8 درجه موتور چهار سیم

220mN.m موتور مرحله ای هیبریدی 1.0A 5V 1.8 درجه موتور چهار سیم

نام تجاری:	Casun
شماره مدل:	35SHD4807-20Z
مقدار تولیدی:	1 عدد
قیمت:	$23.94-$28.34
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

زاویه گام:

1.8 درجه

ولتاژ نامی:

5 ولت

گشتاور بازدارنده:

18mN.m

جریان رتبه بندی شده:

1.0A

نگه داشتن گشتاور:

220mN.m

توده:

0.21 کیلوگرم

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

1.0A موتور مرحله ای هیبریدی

1.8 درجه موتور هایبریدی مرحله ای

220mN.m موتور هایبریدی مرحله ای

توضیحات محصول

220mN.m موتور مرحله ای هیبریدی 1.0A 5V 1.8 درجه موتور چهار سیم

موتور نیما 14 35X35MM هیبریدی

سری موتور های 35 میلی متری هیبریدی در اندازه های مختلف دارای گشتاور قدرتمندی است. برای کاهش ارتعاش و دستیابی به وضوح بالاتر گام، با یک درایور کوچک استفاده کنید.یک نسخه پایه را انتخاب کنید یا درخواست پیکربندی سفارشی خود را.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	۳۵ میلی متر
تعداد فاز	مرحله 2
جریان نامی	1 آمپر
تورک نگهدارنده	220mN.m
مقاومت در هر فاز	5Ω
استحکام	6.5mH
بی وقفه ی روتور	18g-cm2
وزن موتور	0.21 کيلوگرم
چرخش بازدارنده	18 میلی متر
کلاس عایق بندی	کلاس B

مشخصات عملیاتی

زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه
بازي شعاعي شفت	0.02 حداکثر (450g بار)
بازي محوري گره	0.08 حداکثر (450g بار)
حداکثر نیروی شعاعی	28N (20mm از فلنج)
حداکثر نیروی محوری	10N

مدل های فرعی موجود

طول بدن	حداکثر تورک
20 میلی متر	80mN
۲۳ میلی متر	120mN.m
۲۶ میلی متر	160mN.m
۲۷ میلی متر	220mN.m
30 میلی متر	220mN.m
۳۴ میلی متر	250mN.m
۴۰ میلی متر	280mN.m
50 میلی متر	330mN.m

خدمات سفارشی سازی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل اما محدود به شاخه های خاص، پارامترهای پیچ و تاب،ابعاد نصب، سیم های سرب با نیازهای خاص، کانکتورها و غیره

گزینه های موجود

رمزگذاری کننده Stepper motor encoder option

ترمز

جعبه گیربکس Stepper motor gearbox option

شفت

لطفاً دکمه "به دست آوردن نقل قول" زیر را کلیک کنید تا نیازهای خود را به ما بگویید.
