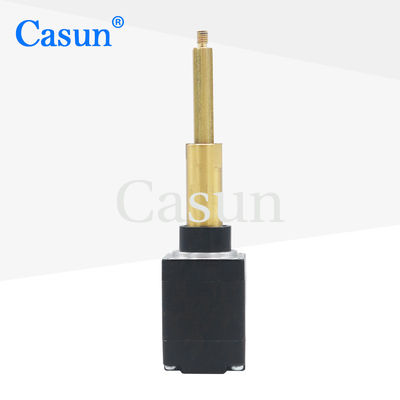

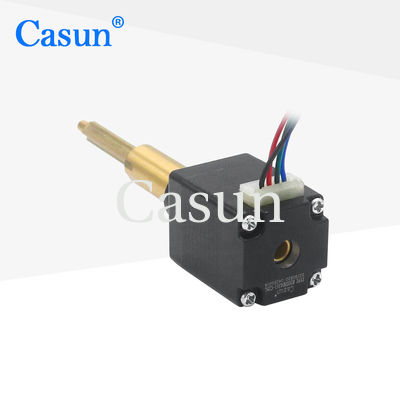

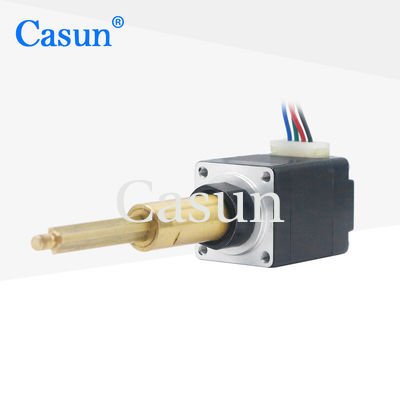

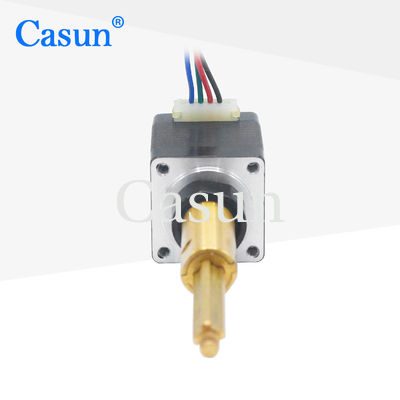

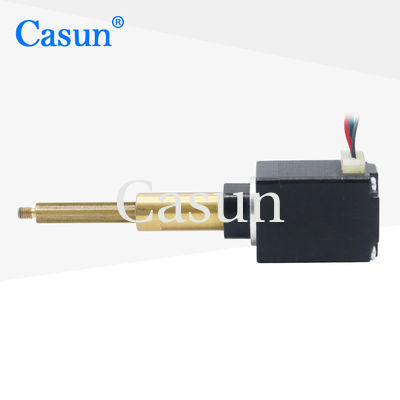

20×20×27.5mm موتور خطی 0.5A NEMA 8 برای CE RoHS

20×20×27.5mm موتور خطی 0.5A NEMA 8 برای CE RoHS

نام تجاری:	Casun
شماره مدل:	B20SHD4351-C25L
مقدار تولیدی:	1 عدد
قیمت:	$25-$29
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

زاویه پله:

1.8 درجه

فاز:

ولتاژ نامی:

2.55 ولت

جریان فعلی:

0.5A

حداقل رانش:

0.5 کیلوگرم در 600pps

وزن:

0.1 کیلوگرم

عایق:

کلاس B

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای کلاس B

موتور پله ای اسیر NEMA 8

0.5A موتور مرحله ای محصور

توضیحات محصول

موتور پله‌ای captive با ابعاد 20×20×27.5 میلی‌متر، 0.5 آمپر، NEMA 8 برای CE RoHS

با کنترل سیگنال پالس برای تنظیم سرعت و جهت حرکت، حرکت میله خطی فشاری را می‌توان به طور دقیق کنترل کرد. موتور پله‌ای میله خطی فشاری از نظر اندازه فشرده است و می‌تواند در دستگاه‌های مختلف ادغام شود.

ویژگی‌ها

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار هیبریدی استپر موتور
گواهینامه‌های بین‌المللی متعدد برای صنایع پیشرفته و الکترونیک
تأیید شده توسط CE و RoHS
12 سال فعالیت در چین، با بیش از 800 مشتری

ابعاد

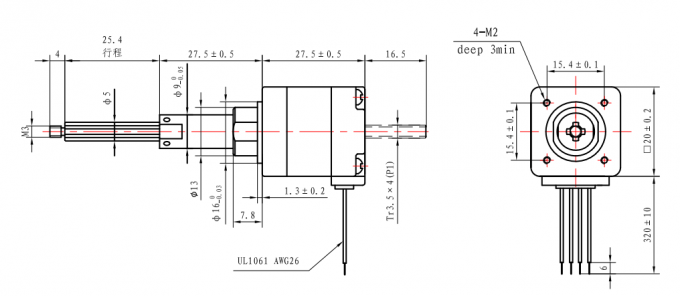

20×20×27.5mm Captive Stepper Motor dimensional diagram

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	20 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.5 آمپر
حداقل نیروی رانش	0.1 کیلوگرم
مقاومت	5.1 اهم
اندوکتانس	1.5 میلی‌هانری
اینرسی روتور	2 گرم-سانتی‌متر مربع
وزن موتور	0.1 کیلوگرم
پیچ سربی	بدون
اتصال	دوقطبی

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	80 درجه سانتی‌گراد حداکثر
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	0.02 حداکثر (بار 450 گرم)
لقی محوری شفت	0.08 حداکثر (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

منحنی‌های گشتاور

زیرمدل‌ها

طول موتور	مسافت پیمایش	ابعاد	ابعاد
27.5 میلی‌متر	25.4 میلی‌متر	27.5 میلی‌متر	حداکثر 17.2 میلی‌متر
31.8 میلی‌متر	33.9 میلی‌متر	حداکثر 22 میلی‌متر
38.1 میلی‌متر	40.2 میلی‌متر	حداکثر 28 میلی‌متر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نکند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سفر، سفر خطی در هر پله و غیره است.

سوالات متداول

ما کی هستیم؟

ما در گوانگدونگ، چین مستقر هستیم و از سال 2011 شروع به کار کرده‌ایم و به بازار داخلی (63.00%)، اروپای غربی (12.00%)، آمریکای شمالی (9.00%)، شرق آسیا (8.00%)، شمال اروپا (2.00%) و سایر بازارهای جهانی خدمات ارائه می‌دهیم. حدود 51-100 نفر در دفتر ما مشغول به کار هستند.

چگونه می‌توانیم کیفیت را تضمین کنیم؟

همیشه یک نمونه پیش‌تولید قبل از تولید انبوه؛ همیشه بازرسی نهایی قبل از حمل و نقل.

چه چیزی را می‌توانید از ما بخرید؟

موتور پله‌ای، موتور BLDC

چرا باید از ما به جای تامین‌کنندگان دیگر خرید کنید؟

ما بیش از 11 سال است که در تولید و فروش موتورهای پله‌ای تخصص داریم.

چه خدماتی می‌توانیم ارائه دهیم؟

شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW، تحویل اکسپرس؛ ارز پرداخت پذیرفته شده: USD، CNY؛ نوع پرداخت پذیرفته شده: T/T، L/C، D/P D/A، PayPal؛ زبان‌های صحبت شده: انگلیسی، چینی، ژاپنی

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.
