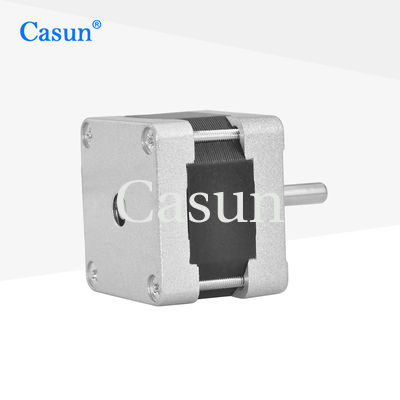

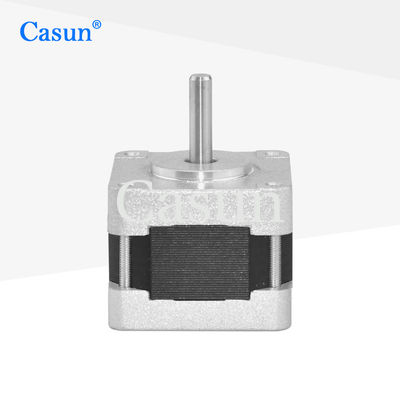

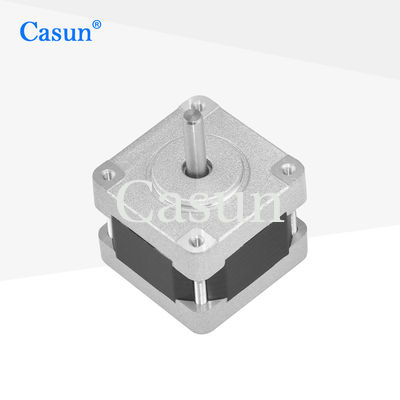

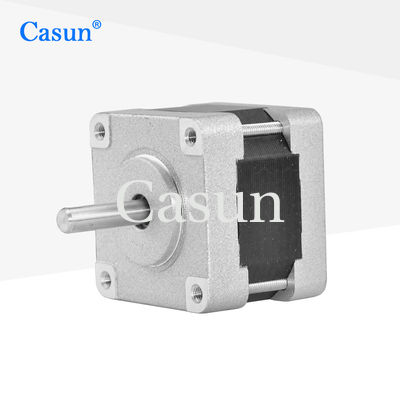

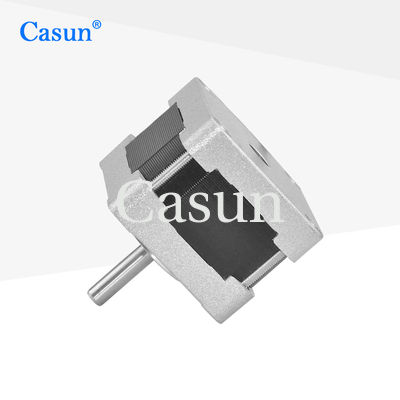

موتور پله ای دوقطبی هیبریدی 0.4 آمپری 12 ولتی NEMA 16 2 فاز 39X39x26mm

موتور پله ای دوقطبی هیبریدی 0.4 آمپری 12 ولتی NEMA 16 2 فاز 39X39x26mm

نام تجاری:	Casun
شماره مدل:	39SHD0611-15
مقدار تولیدی:	1 عدد
قیمت:	$4.14-$6.98
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

200mN.m

فعلی:

1.0A

طول موتور:

25 میلی متر

شفت:

شفت گرد 15 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

0.4A موتور دو قطبی 12 ولت

موتور دو قطبی 12 ولت هیبریدی

موتور دوقطبی مرحله ای NEMA 16

توضیحات محصول

موتور پله‌ای دو فاز هیبریدی 0.4 آمپر 12 ولت NEMA 16 با ابعاد 39x39x26 میلی‌متر

یک موتور 39 میلی‌متری با دقت بالا که برای کاربردهای کنترل حرکت دقیق طراحی شده است. این موتور برای زمینه‌های مختلف از جمله سیستم‌های خودرو، رباتیک، پرینترهای سه بعدی و سایر کاربردهای حرکت دقیق ایده‌آل است.

ویژگی‌های کلیدی

نسخه‌های دو قطبی یا تک قطبی موجود است
12 سال تجربه صنعتی در خدمت‌رسانی به بیش از 800 مشتری در چین
موجود در نسخه‌های شفت تکی یا دوتایی
ده سال گارانتی برای اطمینان از خرید
ساخت قراردادی و خدمات تخصصی موجود است

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	39 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.4 آمپر
گشتاور نگهدارنده	200 میلی‌نیوتن متر
مقاومت	30 اهم
اندوکتانس	42 میلی‌هانری
اینرسی روتور	18 گرم سانتی‌متر مربع
وزن موتور	0.17 کیلوگرم
تعداد سیم‌ها	2
اتصال	دو قطبی

ابعاد

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	80 درجه سانتی‌گراد حداکثر
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه

منحنی‌های گشتاور

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
39SHD0001-20	100 میلی‌نیوتن متر	1.8 درجه	20 میلی‌متر	شفت گرد 20 میلی‌متر	0.48 آمپر
39SHD0504-20	100 میلی‌نیوتن متر	1.8 درجه	22 میلی‌متر	شفت گرد 20 میلی‌متر	0.4 آمپر
39SHD0611-20	200 میلی‌نیوتن متر	1.8 درجه	25 میلی‌متر	شفت گرد 20 میلی‌متر	0.4 آمپر
39SHD0302-20	220 میلی‌نیوتن متر	1.8 درجه	34 میلی‌متر	شفت گرد 20 میلی‌متر	0.4 آمپر
39SHD0401-24	220 میلی‌نیوتن متر	1.8 درجه	38 میلی‌متر	شفت گرد 24 میلی‌متر	0.4 آمپر
39SHD0801-24B	220 میلی‌نیوتن متر	1.8 درجه	48 میلی‌متر	شفت D شکل 24 میلی‌متر	0.4 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و موارد دیگر است.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
