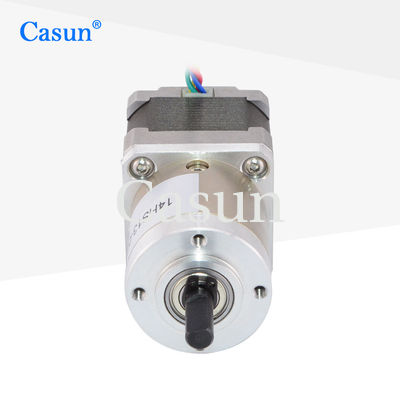

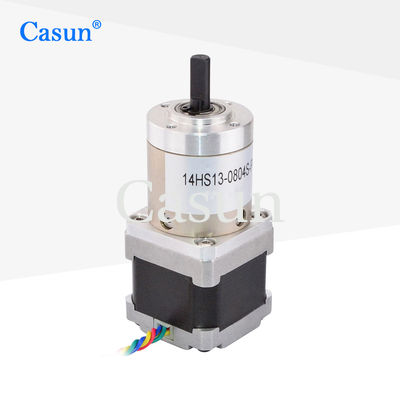

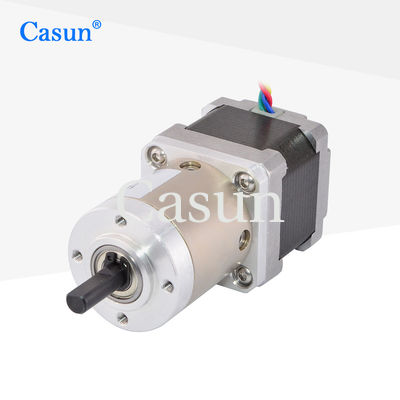

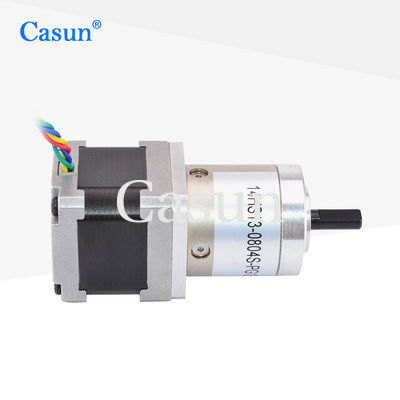

موتور کاهنده دنده سیاره ای NEMA 14 دنده پله ای 180 MNm

موتور کاهنده دنده سیاره ای NEMA 14 دنده پله ای 180 MNm

نام تجاری:	Casun
شماره مدل:	P35SHD4118-19G
مقدار تولیدی:	1 عدد
قیمت:	$18.9-$24
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

نسبت دنده:

1:19.2

نگه داشتن گشتاور:

180mN.m

سیم سرب:

4 سیم

جریان رتبه بندی شده:

1.0A

زاویه گام:

1.8 درجه

وزن:

0.36 کیلوگرم

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29x18cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

دستگاه کاهش دنده سیاره ای موتور

180 mNm NEMA 14 موتور مرحله ای

NEMA 14 موتور کاهش دهنده دنده های سیاره ای

توضیحات محصول

موتور استپر دنده ای NEMA 14 با گشتاور 180 میلی نیوتن متر با گیربکس سیاره ای

موتور استپر کاهنده 42 دارای کنترل ساده از طریق تنظیم جریان یا سیگنال پالس است. این موتور مجهز به مکانیزم های حفاظت در برابر اضافه بار و گرمای بیش از حد است که عملکرد ایمن تجهیزات را تضمین می کند.

ویژگی های کلیدی

نسخه های دو قطبی یا تک قطبی موجود است
گواهینامه های بین المللی متعدد برای دستگاه های الکتریکی و پیشرفته
در نسخه های شفت تکی یا دوتایی موجود است
مشاوره مهندسی ظرف 48 ساعت برای انتخاب بهینه

ابعاد

مشخصات موتور

زاویه گام	1.8 درجه
اندازه فریم	35 میلی متر
تعداد فاز	2 فاز
جریان نامی	1.0 آمپر
گشتاور نگهدارنده	180 میلی نیوتن متر
مقاومت	6.8 اهم
اندوکتانس	10 میلی هانری
اینرسی روتور	180 گرم سانتی متر مربع
وزن موتور	0.4 کیلوگرم
نسبت کاهش دنده	19.2:1
اتصال	دو قطبی

مشخصات عملیاتی

موتور

زاویه گام	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی گراد
دمای محیط	-20 درجه سانتی گراد تا 50 درجه سانتی گراد
دمای ذخیره سازی	-20 درجه سانتی گراد تا 100 درجه سانتی گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی الکتریک	500 ولت DC به مدت 1 دقیقه

گیربکس

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ های ساچمه ای
حداکثر بار شعاعی (12 میلی متر از فلنج)	کمتر یا مساوی 80 نیوتن
حداکثر بار محوری شفت	کمتر یا مساوی 30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	کمتر یا مساوی 0.06 میلی متر
لقی محوری شفت	کمتر یا مساوی 0.3 میلی متر
لقی برگشتی در حالت بدون بار	کمتر یا مساوی 1.5 درجه

زیرمدل ها

طول موتور	طول گیربکس	نسبت	بازده
26 میلی متر
34 میلی متر
40 میلی متر	29.1 میلی متر	3.71	90%
	36.8 میلی متر	13.76	80%
	44.6 میلی متر	51	70%
		71
		99.5
		139

گزینه های سفارشی سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، ما می توانیم موتورهایی با شفت های ویژه، پارامترهای سیم پیچی، ابعاد نصب، سیم های مخصوص، کانکتورها و موارد دیگر سفارشی کنیم.

گزینه های موجود

انکودر

ترمز

گیربکس

شفت

لطفاً برای ارسال الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
