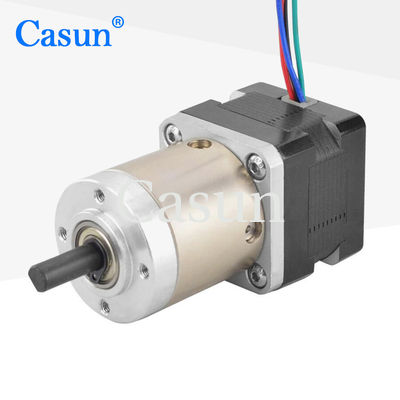

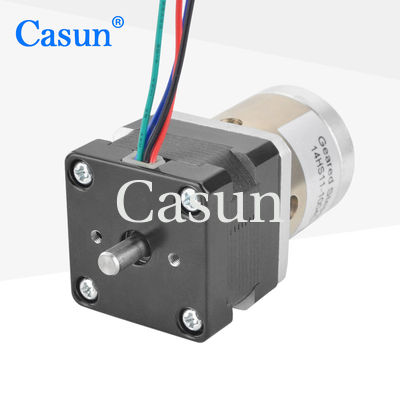

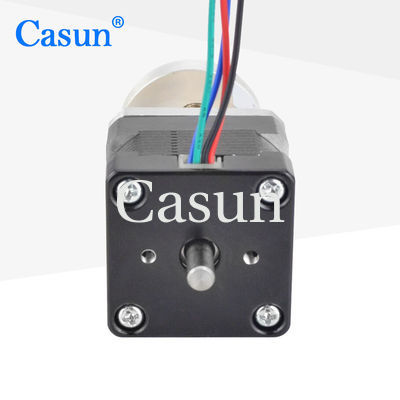

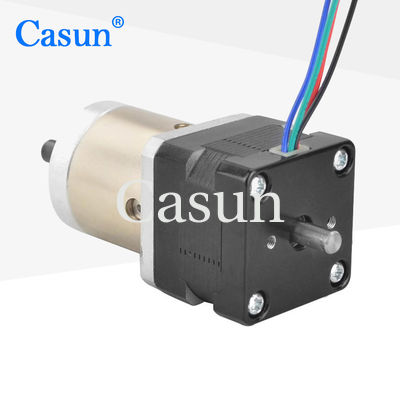

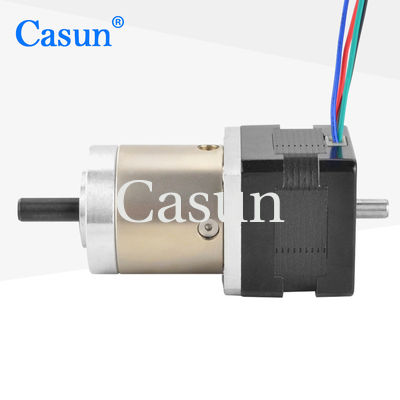

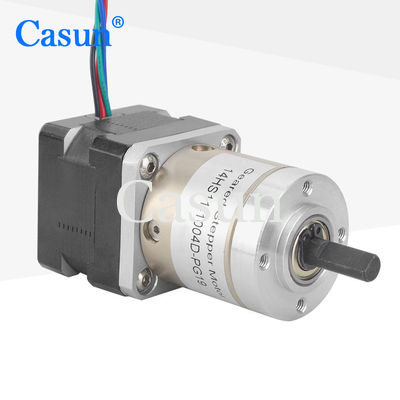

موتور پله ای گیربکس 1.0 آمپری NEMA 14 گیربکس 35x35x28.5mm

موتور پله ای گیربکس 1.0 آمپری NEMA 14 گیربکس 35x35x28.5mm

نام تجاری:	Casun
شماره مدل:	14HS11-1004D-PG19
مقدار تولیدی:	1 کامپیوتر
قیمت:	$24.15-$27.15
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلید واژه ها:

موتور پله ای دنده ای

ولتاژ:

3.5

وزن:

0.4 کیلوگرم

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور پله ای گیربکس 35x35

موتور پله ای گیربکس 28.5 میلی متری

موتور پله ای گیربکس 1.0 آمپری NEMA 14

توضیحات محصول

موتور پله ای گیربکس نما14 چین 35mmx35mmx28.5mm موتور استپ پر سرعت

سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.

برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.

یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

امکانات:

نسخه های دوقطبی یا تک قطبی موجود است
ساخت استپر هیبریدی
موجود در نسخه های تک یا دو شفت
CE و RoHS تایید شده است
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	35 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	1.0 A
نگه داشتن گشتاور	125 mN.m
مقاومت	3.5 0 میلی متر
اندوکتانس	3.5 میلی ساعت
اینرسی روتور	10 گرم - سانتی متر مربع
وزن موتور	0.4 کیلوگرم
نسبت کاهش دنده	19.2:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

جنس بدنه: فلز
بلبرینگ در خروجی: بلبرینگ
حداکثر بار شعاعی (12 میلی متر از فلنج): ≤80N
حداکثر بار محوری شفت:≤30N
پخش شعاعی شفت (نزدیک به فلنج):≤0.06mm
بازی محوری شفت:≤0.3mm
عکس العمل در حالت بدون بار: 1.5 درجه

منحنی های گشتاور

مدل های فرعی

طول موتور	طول گیربکس	رایو	بهره وری
34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	90%
		5.18
	35 میلی متر	13.76	80%
		19.2
		26.8
	42.7 میلی متر	51	70%
		71
		99.5
		139

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

موتور پله ای گیربکس 1.0 آمپری NEMA 14 گیربکس 35x35x28.5mm 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
