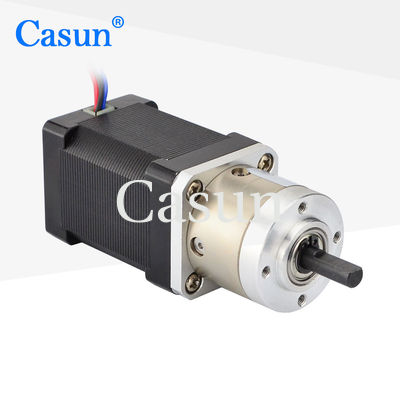

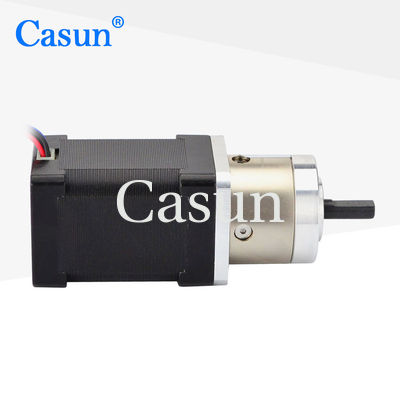

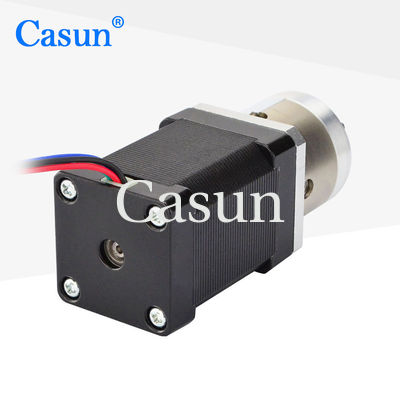

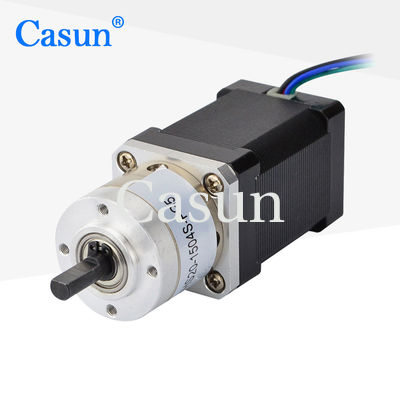

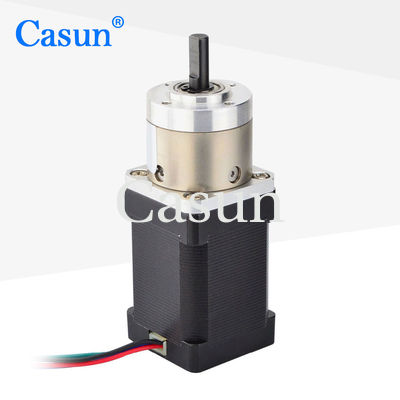

موتور 35 میلی متری NEMA 14 دنده پله ای 12 ولت گیربکس سیاره ای موتور کازون

موتور 35 میلی متری NEMA 14 دنده پله ای 12 ولت گیربکس سیاره ای موتور کازون

نام تجاری:	Casun
شماره مدل:	35SHD0602-4G
مقدار تولیدی:	1 عدد
قیمت:	$24.9-$27.9
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی / فاز:

0.5A

نام محصول:

موتور پله ای با دنده

طول موتور:

50 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای 35 میلی متری NEMA 14

NEMA 14 موتور مرحله ای 12 ولت

12 ولت گیربکس سیاره ای موتور Casun

توضیحات محصول

موتور پله‌ای دنده‌ای NEMA 14 با قطر 35 میلی‌متر، 12 ولت، گیربکس سیاره‌ای، موتور کاسون

موتور پله‌ای دنده‌ای 35 میلی‌متر، موتور پله‌ای 12 ولت با گیربکس سیاره‌ای برای ماشین‌آلات غذایی، تجهیزات پزشکی. سری موتورهای پله‌ای هیبریدی 42 میلی‌متری، گشتاور نگهدارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهد. برای کاهش لرزش و دستیابی به وضوح پله‌ای بالاتر، با درایور میکرو استپینگ استفاده کنید. یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

ویژگی‌های کلیدی

نسخه‌های دو قطبی یا تک قطبی موجود است
ساختار هیبریدی استپر موتور
در نسخه‌های شفت تکی یا دوتایی موجود است
تأییدیه CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	35 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.5 آمپر
گشتاور نگهدارنده	300 میلی‌نیوتن متر
مقاومت	24 اهم
اندوکتانس	42 میلی‌هانری
اینرسی روتور	28 گرم سانتی‌متر مربع
وزن موتور	0.3 کیلوگرم
نسبت کاهش دنده	3.7:1
اتصال	دو قطبی

مشخصات عملیاتی

موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیس	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه

گیربکس

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	≤80 نیوتن
حداکثر بار محوری شفت	≤30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	≤0.06 میلی‌متر
لقی محوری شفت	≤0.3 میلی‌متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل‌ها

طول موتور	طول گیربکس	نسبت	راندمان
34 میلی‌متر	27.2 میلی‌متر	3.71	90%
40 میلی‌متر		5.18	35 میلی‌متر
48 میلی‌متر		13.76	80%
60 میلی‌متر		19.2	26.8
	42.7 میلی‌متر	51	70%
		71
		99.5
		139

راهکارهای سفارشی موتور

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و غیره است.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت
