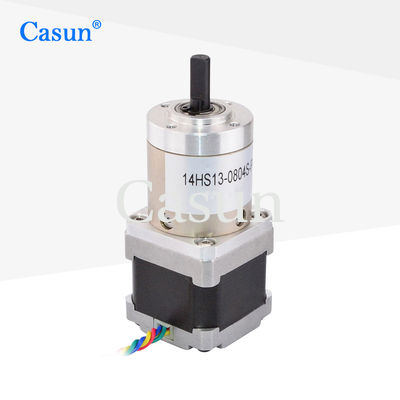

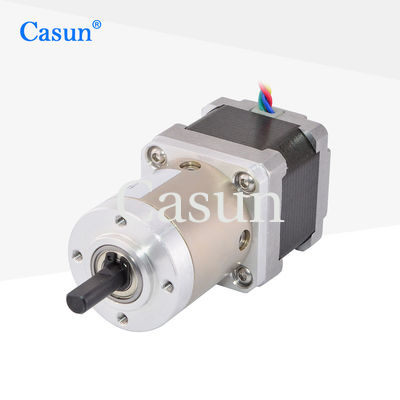

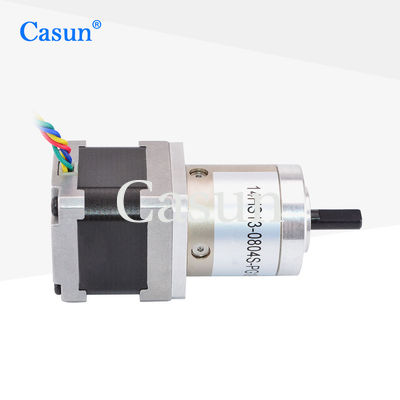

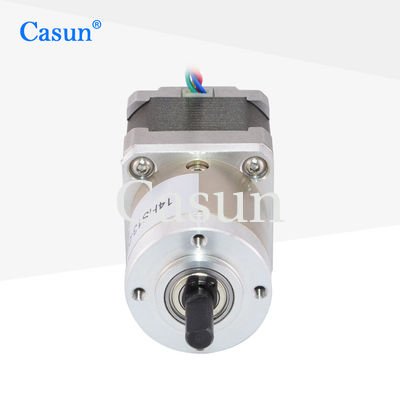

موتور کاهنده دنده سیاره ای 6.8V 1A NEMA 14 Geared Stepper Motor 180mN.M Planetary Gear

موتور کاهنده دنده سیاره ای 6.8V 1A NEMA 14 Geared Stepper Motor 180mN.M Planetary Gear

نام تجاری:	Casun
شماره مدل:	P35SHD4118-19G
مقدار تولیدی:	1 عدد
قیمت:	$18.9-$24
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

زاویه پله:

1.8 درجه

فاز:

ولتاژ نامی:

6.8 ولت

جریان فعلی:

نگه داشتن گشتاور:

180mN.m

گشتاور بازدارنده:

15mN.m

نسبت:

19.2:1

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29x18cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

6.8V 1A NEMA 14

1A NEMA 14 موتور مرحله ای دنده دار

180mN.M موتور کاهش دهنده دنده های سیاره ای

توضیحات محصول

6.8 ولت 1A NEMA 14 موتور گام بردار چرخ دار 180mN.M موتور کاهش دهنده چرخ های سیاره ای

موتور NEMA 14 1A با سرعت 6.8 ولت و چرخش 180 mN.m دارای یک کاهش دهنده گیربکس سیاره ای با کارایی بالا با نسبت کاهش گیربکس 19:1 است.این 14HS13-0804S-PG19 NEMA 14 موتور مرحله ای ارائه می دهد گشتاور قدرتمندی نگه داشتن در یک طراحی کوچک 42mm موتور مرحله ای هیبریدی.

برای کاهش لرزش و دستیابی به رزولوشن بالاتر از یک درایور کوچک استفاده کنید. از نسخه های پایه انتخاب کنید یا تنظیمات سفارشی را برای پاسخگویی به نیازهای خاص خود درخواست کنید.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی در دسترس بر اساس درخواست

ابعاد

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	35 میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.0 A
تورک نگهدارنده	180 mNm
مقاومت	6.8 اوم
استحکام	10 mH
بی وقفه ی روتور	180 گرم-سمتر مربع
وزن موتور	0.4 کیلوگرم
نسبت کاهش دنده	19.2:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه

جعبه دنده

مواد مسکن	فلز
در حالت خروجی	لوله های توپ
حداکثر بار شعاعی (12 میلی متر از فلنج)	≤80N
حداکثر بار محوری گره	≤30N
بازی شعاعی شفت (نزدیک فلنج)	≤0.06 متر
بازی محوری گره	≤0.3mm
واکنش در حالت بدون بار	≤1.5°

مدل های فرعی

طول موتور	طول گیربکس	نسبت	کارایی
۲۶ میلی متر
۳۴ میلی متر
۴۰ میلی متر	29.1 میلی متر	3.71	۹۰ درصد
	36.8 میلی متر	13.76	80 درصد
	44.6 میلی متر	51	۷۰ درصد
		71
		99.5
		139

گزینه های موجود

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

سفارشی سازی در دسترس:اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل اما محدود به شاخه های خاص، پارامترهای پیچ و تاب،ابعاد نصب، سیم های سرب با نیازهای خاص، کانکتورها و غیره
