درایور کنترلر استپر موتور
>
|
| Place of Origin | China |
| نام تجاری | Casun |
| شماره مدل | TB6600 |

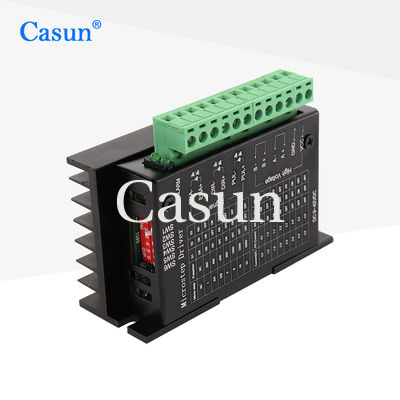

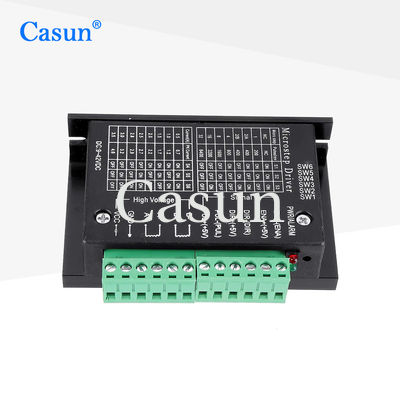

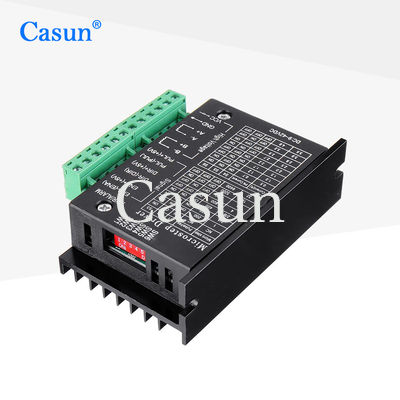

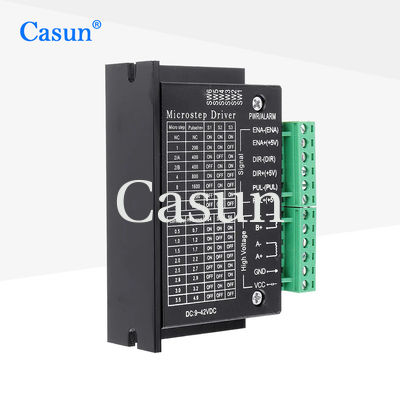

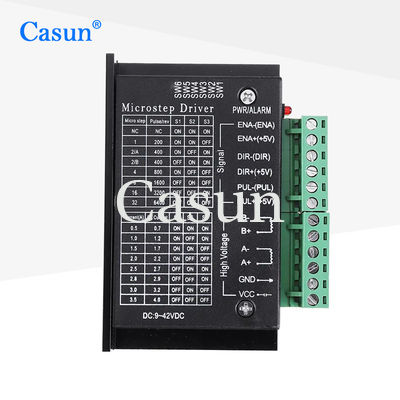

TB6600 Stepper Motor Driver 32 Subdivision 4.0A 42V pulse 3-24v controller 3D printer driver
| نام محصول | TB6600 |
| اندازه | 96*57*28 میلی متر |
| ولتاژ تغذیه | 9-24 ولت |
| رنگ | مشکی |
مشخصات فنی:
این درایو یک نسخه ارتقا یافته از TB6600 است که برای اهداف تقسیم بندی بالا به 32 بخش تقسیم می شود.موتور پله ای قابل اجرا: 42،57،86 نوع 2 فاز 4 فاز (4 سیم 6 سیم خط 8)
| میکرو استپی | نبض / دور | S1 | S2 | S3 |
| NC | NC | بر | بر | بر |
| 1 | 200 | بر | بر | خاموش |
| 2/A | 400 | بر | خاموش | بر |
| 2/B | 400 | خاموش | بر | بر |
| 4 | 800 | بر | خاموش | خاموش |
| 8 | 1600 | خاموش | بر | خاموش |
| 16 | 3200 | خاموش | خاموش | بر |
| 32 | 6400 | خاموش | خاموش | خاموش |
| جریان (A) | PK فعلی | S4 | S5 | S6 |
| 0.5 | 0.7 | بر | بر | بر |
| 1.0 | 1.2 | بر | خاموش | بر |
| 1.5 | 1.7 | بر | بر | خاموش |
| 2.0 | 2.2 | بر | خاموش | خاموش |
| 2.5 | 2.7 | خاموش | بر | بر |
| 2.8 | 2.9 | خاموش | خاموش | بر |
| 3.0 | 3.2 | خاموش | بر | خاموش |
| 3.5 | 4.0 | خاموش | خاموش | خاموش |
امکانات:
مناسب برای موتور پله ای: 42 فاز، 47 فاز و 86 فاز (4 سیم، 6 سیم و 8 سیم)
منبع تغذیه 1، 9V-42V DC؛
2، پل H دو قطبی فاز ثابت جریان محور.
3، حداکثر جریان خروجی 4.0A هشت اختیاری است.
4، تا 32 بخش از شش نوع حالت فرعی موجود.
5، سیگنال ورودی عایق نوری با سرعت بالا است.
6، رابط استاندارد تک پالس آند مشترک؛
7، عملکرد نگه داشتن آفلاین.
8، شاسی نیمه بسته می تواند محیط سخت تری را در خود جای دهد.
9، عملکرد قفل جریان نیمه اتوماتیک انرژی را ارائه می دهد.
10، حفاظت حرارتی داخلی و حفاظت جریان بیش از حد.
