گیربکس سیاره ای کاسون استپر موتور 35 میلی متری NEMA 14 نسبت کاهنده 51/1 دنده استپر موتور

گیربکس سیاره ای کاسون استپر موتور 35 میلی متری NEMA 14 نسبت کاهنده دنده 51:1 موتور پله ای دنده

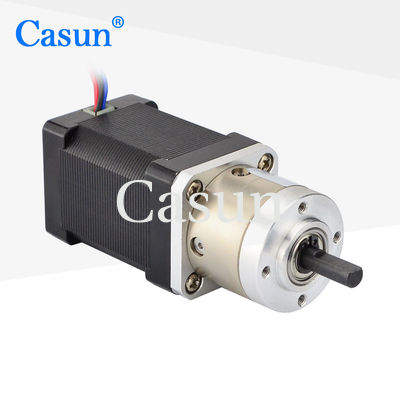

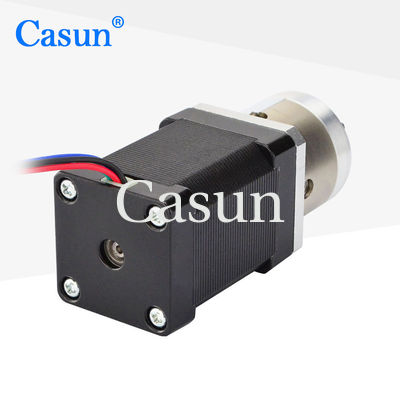

موتور پله ای 35 میلی متری 4.05 ولتی با گیربکس سیاره ای یک نوع استپر موتور دنده ای است.برخی از ویژگی های کلیدی این موتور به شرح زیر است:

موتور پله ای: موتور نوعی موتور پله ای است، به این معنی که به جای چرخش مداوم، با حرکت در مراحل دقیق کار می کند.موتورهای پله ای معمولاً در کاربردهایی استفاده می شوند که نیاز به موقعیت یابی و کنترل دقیق دارند.

گیربکس: موتور یک گیربکس سیاره ای به آن متصل است که کاهش دنده را برای افزایش گشتاور و کاهش سرعت فراهم می کند.گیربکس های سیاره ای معمولاً در کاربردهایی استفاده می شوند که گشتاور و دقت بالا مورد نیاز است.

اندازه: قطر موتور 35 میلی متر و نسبتا فشرده است و برای استفاده در فضاهای کوچک مناسب است.

ولتاژ: موتور با ولتاژ 4.05 ولت کار می کند که در مقایسه با برخی دیگر از موتورهای پله ای نسبتاً پایین است.این می تواند آن را برای برنامه هایی که ولتاژ پایین مورد نیاز است، انتخاب خوبی کند.

گشتاور نگهدارنده: گشتاور نگهدارنده موتور به مدل خاص و شرایط عملیاتی بستگی دارد، اما معمولاً بین 20 Ncm تا 30 Ncm است.

امکانات:

• نسخه های دوقطبی یا تک قطبی موجود است

• ساخت استپر هیبریدی

• در نسخه های تک یا دو شفت موجود است

• CE و RoHS تایید شده است

• سفارشی سازی در صورت درخواست

مشخصات موتور

مشخصات عملیاتی

موتور

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M اهم در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

جنس بدنه: فلز
بلبرینگ در خروجی: بلبرینگ
حداکثر بار شعاعی (12 میلی متر از فلنج): ≤80N
حداکثر بار محوری شفت:≤30N
پخش شعاعی شفت (نزدیک به فلنج):≤0.06mm
بازی محوری شفت:≤0.3mm
عکس العمل در حالت بدون بار: 1.5 درجه

منحنی های گشتاور

مدل های فرعی

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
