محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | P35SHD4127-19GQ |

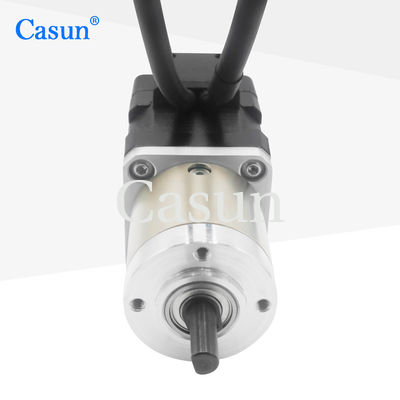

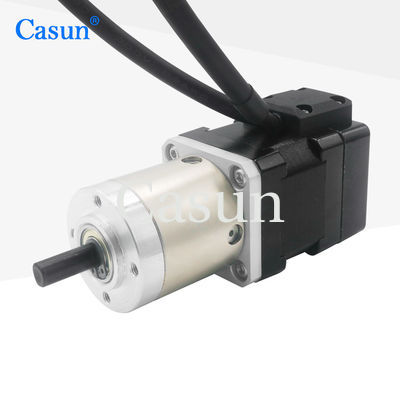

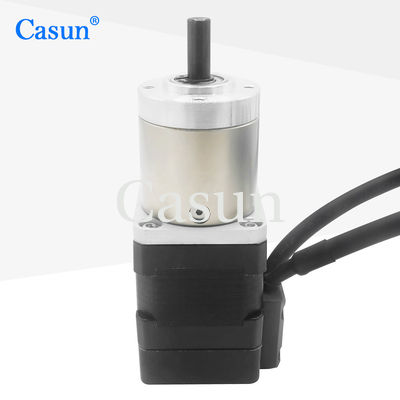

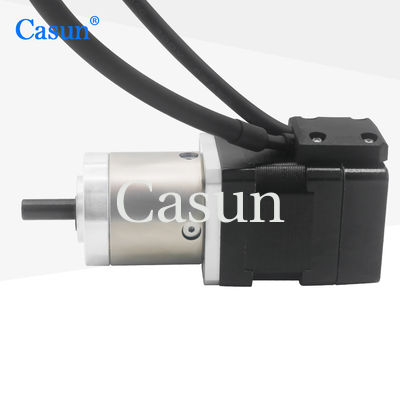

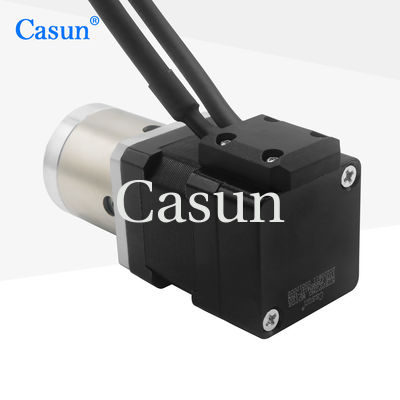

NEMA 14 Gear Box Step Motor با کد 0.18N.M 1.0A برای PLC
سازگار با سیستم های کنترل موجود مانند PLC ها، کنترل کننده های حرکت و غیره، که ادغام نسبتا ساده است.
سیستم های اتوماتیک کوچک، پمپ های آب، قفل درب های الکتریکی، اسکنرهای تصویری و ابزار موقعیت دقیق.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
35 میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
1.0 A |
تورک نگهدارنده
|
180 mNm |
مقاومت
|
3.2 اوم |
استحکام
|
4.5 میلی متری اچ |
بی وقفه ی روتور
|
18 گرام-سم2 |
وزن موتور
|
0.36 کیلوگرم |
نسبت کاهش دنده
|
19.2:1 |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
جعبه دنده
مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06m
بازی محوری گره:≤0.3mm
واکنش منفی در حالت بدون بار:≤1.5°
طول موتور | طول گیربکس | ریو | کارایی | ||
۲۶ میلی متر ۳۴ میلی متر ۴۰ میلی متر |
29.1 میلی متر | 3.71 | ۹۰ درصد | ||
5.18 | |||||
36.8 میلی متر | 13.76 | 80 درصد | |||
19.2 | |||||
26.8 | |||||
44.6 میلی متر | 51 | ۷۰ درصد | |||
71 | |||||
99.5 | |||||
139 |
