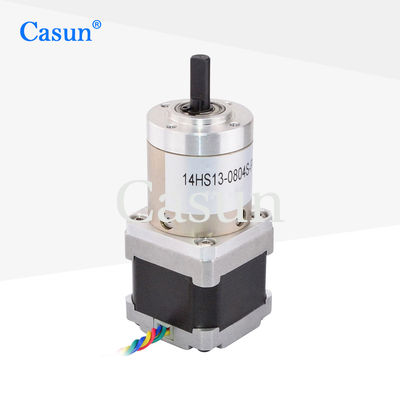

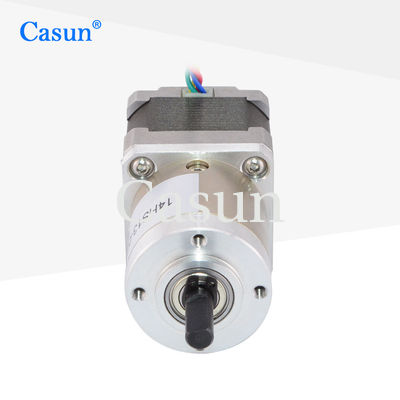

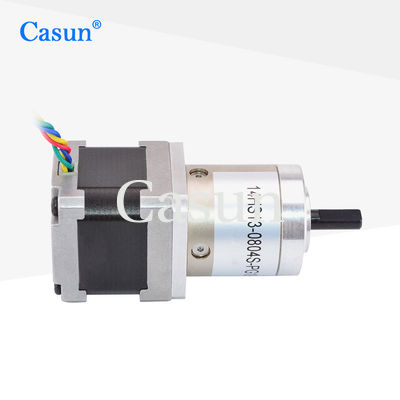

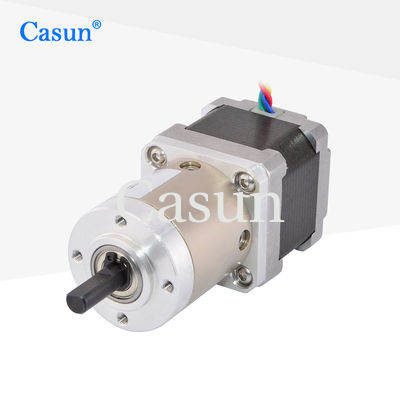

NEMA 14 موتور مرحله ای دو شاخه با گیربکس 19/1 353528mm

NEMA 14 موتور مرحله ای دو شاخه با گیربکس 19/1 353528mm

نام تجاری:	Casun
شماره مدل:	14HS13-0804S-PG19
مقدار تولیدی:	1 عدد
قیمت:	$18.9-$24
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

نسبت دنده:

1:19.2

نگه داشتن گشتاور:

180mN.m

سیم سرب:

4 سیم

جریان رتبه بندی شده:

1.0A

زاویه گام:

1.8 درجه

وزن:

0.36 کیلوگرم

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29x18cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور دو شاخه NEMA 14 مرحله ای

موتور مرحله ای قابل تنظیم NEMA 14

1.0A NEMA 14 موتور مرحله ای

توضیحات محصول

NEMA 14 موتور مرحله ای دو شاخه با گیربکس 19/1 35 × 35 × 28 میلی متر

موتور مرحله ای کاهش سرعت می تواند با زاویه گام ثابت حرکت کند تا کنترل موقعیت دقیق را به دست آورد. موتور مرحله ای کاهش سرعت می تواند ویژگی های شل شل شل شل شل و کاهش سرعت را در طول شروع و توقف، اجتناب از نیروهای ضربه فوری و محافظت از ساختار مکانیکی و بار.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی در دسترس است
قبول قرارداد تولید
در دسترس در نسخه های تک یا دو شاخه
در عرض 48 ساعت، يکي از مهندسان ما با بهترين راه حل با شما تماس خواهد گرفت
12 سال تجربه در خدمت بیش از 800 مشتری در چین

ابعاد

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	35 میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.0 A
تورک نگهدارنده	180 mNm
مقاومت	6.8 Ω
استحکام	10 mH
بی وقفه ی روتور	۱۸۰ گرام
وزن موتور	0.4 کیلوگرم
نسبت کاهش دنده	19.2:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ω در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه

جعبه دنده

مواد مسکن	فلز
در حالت خروجی	لوله های توپ
حداکثر بار شعاعی (12 میلی متر از فلنج)	≤80N
حداکثر بار محوری گره	≤30N
بازی شعاعی شفت (نزدیک فلنج)	≤0.06mm
بازی محوری گره	≤0.3mm
واکنش در حالت بدون بار	≤1.5°

مدل های فرعی

طول موتور	طول گیربکس	نسبت	کارایی
۲۶ میلی متر
۳۴ میلی متر
۴۰ میلی متر	29.1 میلی متر	3.71	۹۰ درصد
	36.8 میلی متر	13.76	80 درصد
	44.6 میلی متر	51	۷۰ درصد

گزینه های سفارشی سازی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سربی با الزامات خاص، کانکتورها و غیره

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

يه نقل قول بگير

لطفاً دکمه "حصول نقل قول" را کلیک کنید تا نیازهای خود را به ما بگویید.
