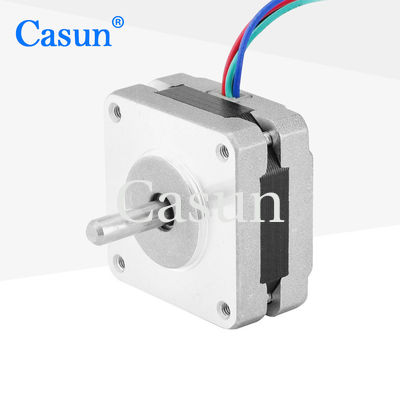

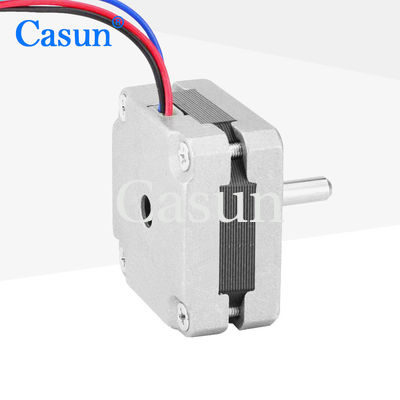

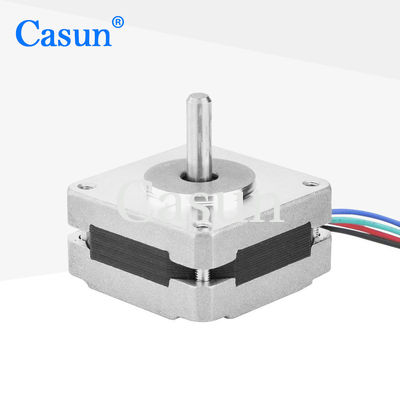

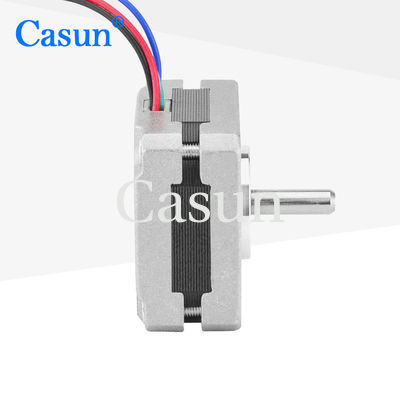

39x39x22mm 12V NEMA 17 Stepper Motor 100mN.M برای ربات

39x39x22mm 12V NEMA 17 Stepper Motor 100mN.M برای ربات

نام تجاری:	Casun
شماره مدل:	39SHD4504-20
مقدار تولیدی:	1 عدد
قیمت:	$4.14-$6.98
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

100mN.m

فعلی:

0.4a

طول موتور:

22 میلی متر

شفت:

شفت گرد 20 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

39x39x22mm 12V NEMA 17

22mm 12V NEMA 17 موتور مرحله ای

ربات نما 17 موتور مرحله ای

توضیحات محصول

موتور استپر 12 ولت NEMA 17 با ابعاد 39x39x22 میلی‌متر و گشتاور 100 میلی‌نیوتن‌متر برای ربات

سری موتورهای استپر هیبریدی 39 میلی‌متری، گشتاور نگهدارنده قوی را در اندازه‌های مختلف ارائه می‌دهند. هنگامی که با یک درایور میکرو استپینگ استفاده می‌شود، لرزش را کاهش داده و رزولوشن استپ بالاتری تولید می‌کند. از بین نسخه‌های استاندارد انتخاب کنید یا پیکربندی‌های سفارشی را درخواست دهید.

ویژگی‌های کلیدی

موجود در نسخه‌های یونی‌پولار یا بای‌پولار
ساختار استپر هیبریدی
تنوع شفت تکی یا دوتایی موجود است
انطباق با CE و RoHS
اصلاحات سفارشی در صورت درخواست موجود است

مشخصات موتور

مشخصه	مقدار
زاویه استپ	1.8 درجه
اندازه فریم	39 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.4 آمپر
گشتاور نگهدارنده	100 میلی‌نیوتن‌متر
مقاومت	30 اهم
اندوکتانس	26 میلی‌هانری
اینرسی روتور	15 گرم-سانتی‌متر مربع
وزن موتور	0.17 کیلوگرم
تعداد سیم‌ها	4
اتصال	بای‌پولار

ظاهر و ابعاد

مشخصات عملیاتی

زاویه استپ: 1.8 درجه

حداکثر دما: 80 درجه سانتی‌گراد حداکثر

دمای محیط: -20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد

دمای ذخیره‌سازی: -20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد

محدوده رطوبت: 85% یا کمتر، بدون میعان

عایق سیم مغناطیسی: کلاس B 130 درجه سانتی‌گراد

مقاومت عایق: 100 مگا اهم در 500 ولت DC

استحکام دی‌الکتریک: 500 ولت DC برای 1 دقیقه

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه استپ	طول موتور	نوع شفت	جریان نامی
39SHD0001-20	100 میلی‌نیوتن‌متر	1.8 درجه	20 میلی‌متر	شفت گرد	0.48 آمپر
39SHD0504-20	100 میلی‌نیوتن‌متر	1.8 درجه	22 میلی‌متر	شفت گرد	0.4 آمپر
39SHD0611-20	200 میلی‌نیوتن‌متر	1.8 درجه	25 میلی‌متر	شفت گرد	0.4 آمپر
39SHD0302-20	220 میلی‌نیوتن‌متر	1.8 درجه	34 میلی‌متر	شفت گرد	0.4 آمپر
39SHD0401-24	220 میلی‌نیوتن‌متر	1.8 درجه	38 میلی‌متر	شفت گرد	0.4 آمپر
39SHD0801-24B	220 میلی‌نیوتن‌متر	1.8 درجه	48 میلی‌متر	شفت D	0.4 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و موارد دیگر است.

انکودر

ترمز

گیربکس

شفت
