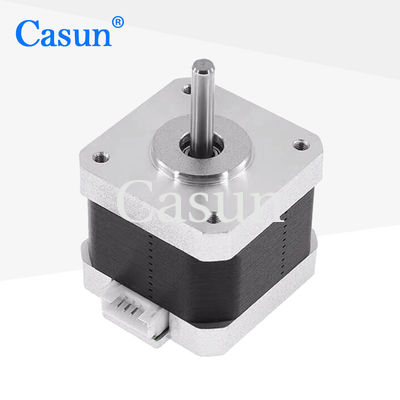

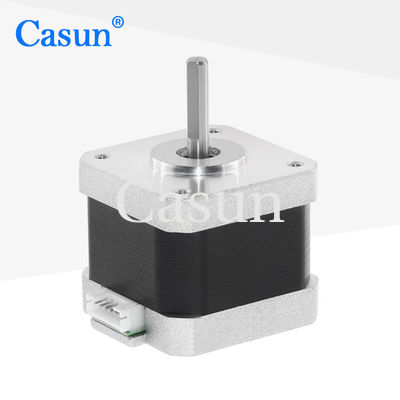

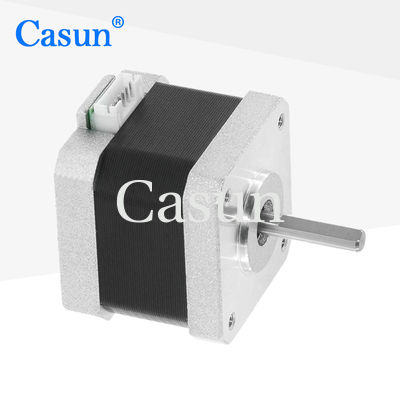

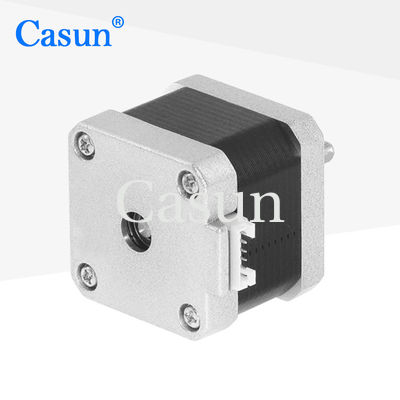

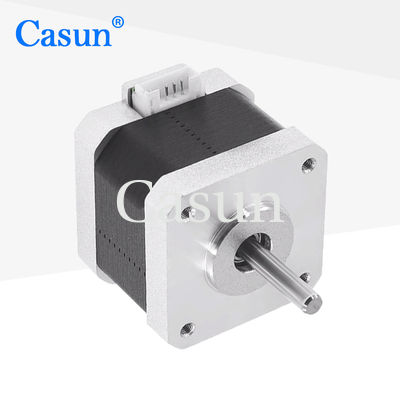

موتور پله ای هیبریدی
>
|
| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROSH,ISO |
| شماره مدل | 42SHD0285-24B |
موتور مرحله ای NEMA 17 با کنترل کننده ها و رانندگان مختلف سازگار است و می تواند به راحتی در راه حل های اتوماسیون موجود ادغام شود.
پلتفرم های موقعیت دقیق در تولید الکترونیک، پردازش نیمه هادی و تجهیزات نوری.
ویژگی ها:
فرشته نايب |
1.8 درجه |
اندازه قاب |
42 میلی متر |
تعداد فاز |
مرحله 2 |
جریان نامی |
0.4 A |
تورک نگهدارنده |
400 mN.m |
مقاومت |
30 اوم |
استحکام |
60 mH |
بی وقفه ی روتور |
۵۷ گرم سانتی متر مربع |
وزن موتور |
0.24 کیلوگرم |
تعداد سرنخ ها |
4 |
ارتباط |
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
| مدل | تورک نگهدارنده | زاویه گام | طول موتور | نوع شفت | جریان نامی |
| 42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
دانلود
رمزگذاری کننده |
ترمز |
جعبه گیربکس |
شفت |
|
|
|
|
