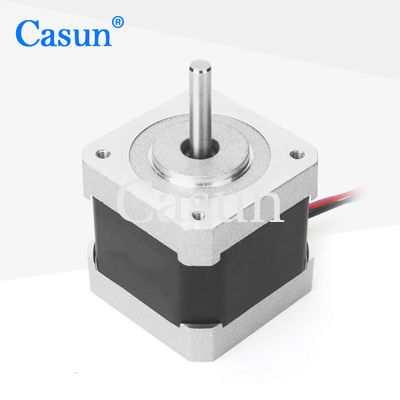

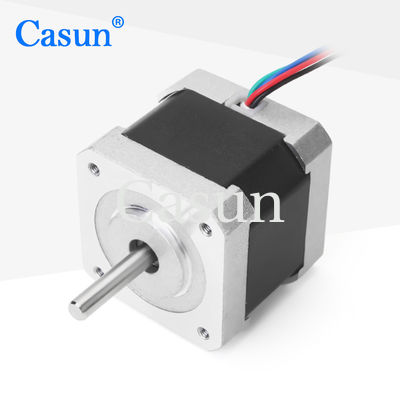

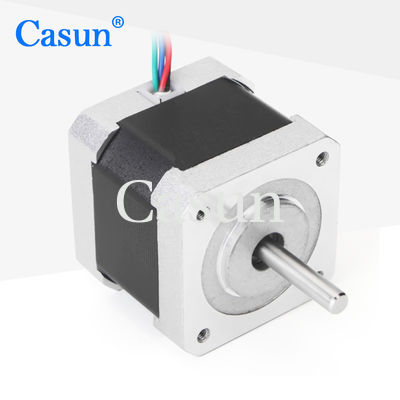

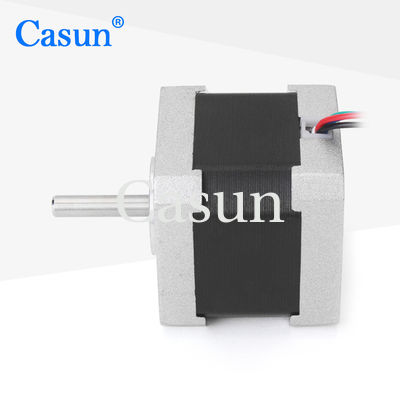

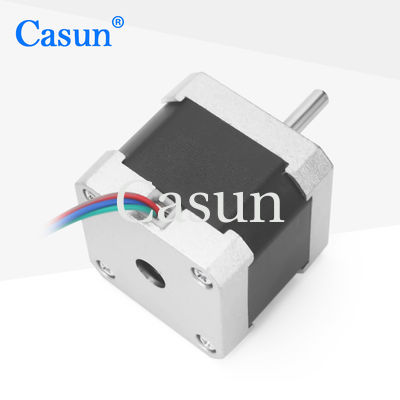

سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.
برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.
یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.
امکانات:
فرشته قدم |
1.8 درجه |
اندازه فریم |
40 میلی متر |
تعداد فاز |
2 فاز |
جریان رتبه بندی شده |
0.5 A |
نگه داشتن گشتاور |
420 mN.m |
مقاومت |
25 اهم |
اندوکتانس |
50 mH |
اینرسی روتور |
57 گرم در سانتی متر مربع |
وزن موتور |
0.24 کیلوگرم |
تعداد سرنخ ها |
4 |
ارتباط |
دوقطبی |
زاویه گام: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتی گراد
دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت (%): 85% یا کمتر، غیر متراکم
عایق سیم مگنت: کلاس B 130 درجه سانتیگراد
مقاومت عایق: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
مدل | نگه داشتن گشتاور | زاویه گام | طول موتور | نوع شفت | جریان رتبه بندی شده |
42SHD4950 | 0.13 نیوتن متر | 1.8 درجه | 20 میلی متر | شفت D-20 میلی متر | 1.0A |
42SHD4003 | 0.26 نیوتن متر | 1.8 درجه | 34 میلی متر | شفت D-20 میلی متر | 0.4A |
42SHD0261 | 0.45 نیوتن متر | 1.8 درجه | 40 میلی متر | شفت D-20 میلی متر | 1.68A |
42SHD4425 | 0.59 نیوتن متر | 1.8 درجه | 48 میلی متر | شفت D-24 میلی متر | 2.0A |
42SHD4813 | 0.8 نیوتن متر | 1.8 درجه | 60 میلی متر | شفت D-24 میلی متر | 2.1A |
دانلود
رمزگذار |
ترمز |
گیربکس |
شفت |
