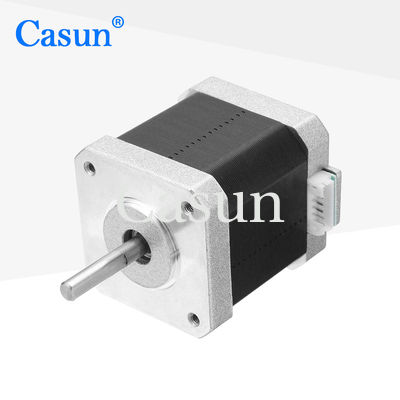

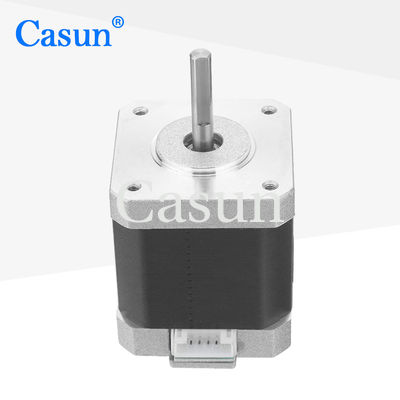

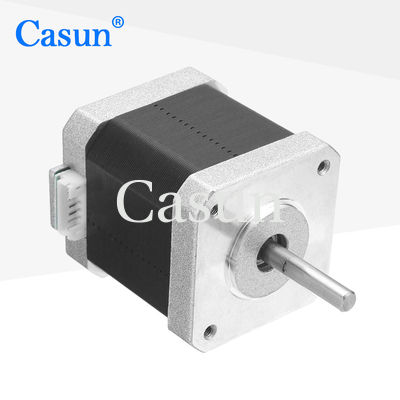

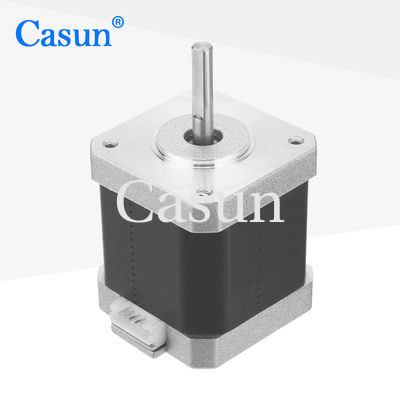

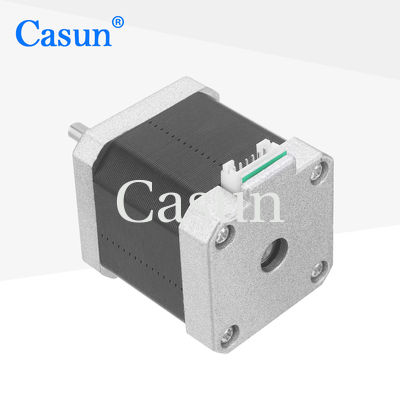

【42SHD0435】1.8 درجه 12V 400mN.m گشتاور بالا 48mm طول نما 17 موتور پله ای هیبریدی با CE

【42SHD0435】1.8 درجه 12V 400mN.m گشتاور بالا 48mm طول نما 17 موتور پله ای هیبریدی با CE

نام تجاری:	Casun
شماره مدل:	42SHD0435-24B
مقدار تولیدی:	1 عدد
قیمت:	$3.14-$5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

400mN.m

فعلی:

0.4a

طول موتور:

48 میلی متر

شفت:

شفت مسطح فرز 24 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

12 ولت NEMA 17 موتور هایبریدی مرحله ای

موتور پله ای هیبریدی 48 میلی متری

توضیحات محصول

موتور پله ای هیبریدی NEMA 17 - 42SHD0435

این موتور پله ای NEMA 17 با زاویه گام 1.8 درجه، گشتاور بالا 400mN.m را با مشخصات پاسخ سریع ارائه می دهد که امکان شروع و توقف سریع را فراهم می کند. این موتور 12 ولتی که برای قابلیت اطمینان در کاربردهای پرتقاضا طراحی شده است، دارای گواهینامه CE است و در طول 48 میلی متر موجود است.

ویژگی های کلیدی

خدمات تخصصی برای تجهیزات صنعت الکترونیک و فناوری پیشرفته
موجود در نسخه های شفت تکی یا دوتایی
تخصص راه حل درایو حرفه ای
مشاوره مهندسی در عرض 48 ساعت برای راه حل های بهینه

مشخصات موتور

زاویه گام	1.8 درجه
اندازه قاب	42 میلی متر
تعداد فاز	4 فاز
جریان نامی	0.4 آمپر
گشتاور نگهدارنده	400 میلی نیوتن متر
مقاومت	30 اهم
اندوکتانس	23 میلی هانری
اینرسی روتور	81 گرم بر سانتی متر مربع
وزن موتور	0.38 کیلوگرم
تعداد سیم ها	6
اتصال	دوقطبی

ظاهر و ابعاد موتور

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: 80 درجه سانتیگراد

دمای محیط: -20 درجه سانتیگراد تا 50 درجه سانتیگراد

دمای ذخیره سازی: -20 درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت: 85% یا کمتر، بدون میعان

عایق سیم مغناطیسی: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100 مگا اهم در 500 ولت DC

استحکام دی الکتریک: 500 ولت DC برای 1 دقیقه

مدل های موتور مرتبط

مدل	گشتاور نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D - 20 میلی متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D - 20 میلی متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D - 20 میلی متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D - 24 میلی متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D - 24 میلی متر	2.1 آمپر

گزینه های سفارشی سازی

اگر موتور استاندارد ما نتواند نیازهای شما را برآورده کند، می توانیم موتور را مطابق با نیازهای خاص شما سفارشی کنیم. محتوای سفارشی شامل، اما محدود به شفت های ویژه، پارامترهای سیم پیچی، ابعاد نصب، سیم های سربی با الزامات ویژه، کانکتورها و موارد دیگر می شود.

گزینه های موجود

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان نیازهای خود و دریافت قیمت سفارشی، روی دکمه زیر کلیک کنید.

دریافت قیمت
