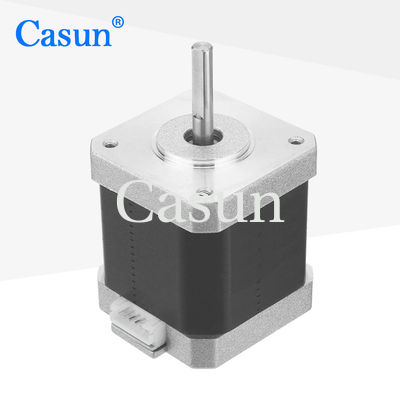

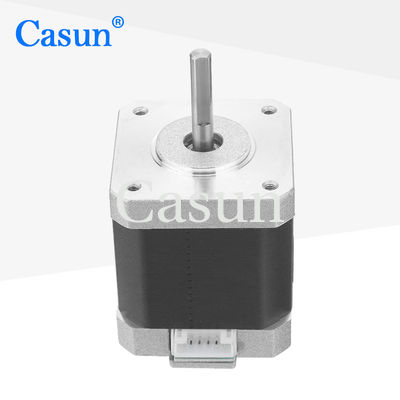

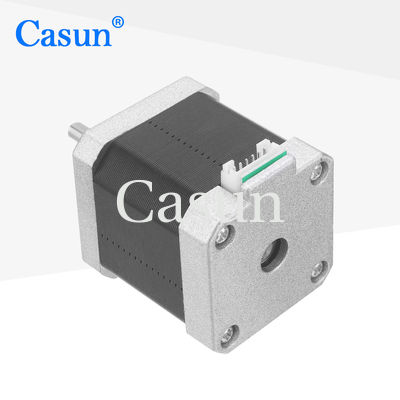

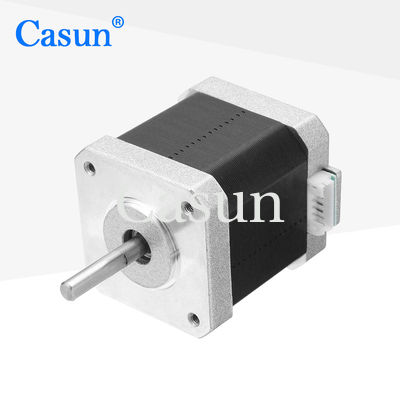

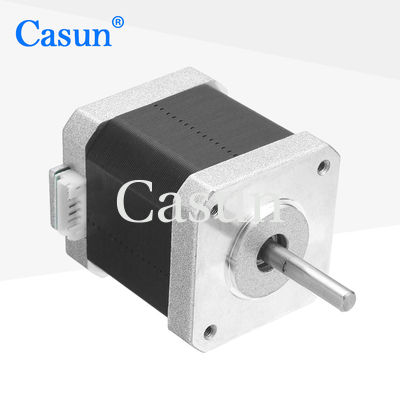

【42SHD0438】1.8 درجه 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 سیم استپر موتور نما 17 دوقطبی

【42SHD0438】1.8 درجه 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 سیم استپر موتور نما 17 دوقطبی

نام تجاری:	Casun
شماره مدل:	42SHD0438-30B
مقدار تولیدی:	1 کامپیوتر
قیمت:	$3.14-$5
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

540mN.m

جاری:

1.68A

طول موتور:

48 میلی متر

شفت:

شفت صاف فرز 30 میلی متر طول

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

4 سیم موتور مرحله ای,42SHD0438 موتور مرحله ای,2موتور مرحله ای 77 ولت

42SHD0438 Stepper Motor

2.77V Stepper Motor

توضیحات محصول

سری 42 میلی متری هیبریدی استپر موتور دارای گشتاور نسبتا بالایی است و می تواند سرعت بالایی را حفظ کند.

شفت آن می تواند بارهای بالا را تحمل کند و برای کاربردهای مختلف مانند ماشین آلات چاپ، تجهیزات اتوماسیون و ربات ها مناسب است.

امکانات:

هر مدل موتور پله ای در موقعیت های مختلف کاربرد دارد.
فروشنده های مورد نیاز!
در نسخه های تک یا دو شفت موجود است
گشتاور بالا و دقت بالا
به مدت 12 سال در چین تاسیس شد و به بیش از 800 مشتری خدمات رسانی کرده است

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	1.68 A
نگه داشتن گشتاور	540 mN.m
مقاومت	1.65 اهم
اندوکتانس	2.8 mH
اینرسی روتور	72 گرم در سانتی متر مربع
وزن موتور	0.38 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

ظاهر

【42SHD0438】1.8 درجه 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 سیم استپر موتور نما 17 دوقطبی 0

ابعاد

【42SHD0438】1.8 درجه 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 سیم استپر موتور نما 17 دوقطبی 1

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M اهم در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول موتور	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:

رمزگذار	ترمز	گیربکس	شفت

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.

برچسب ها:

2 Phase Bipolar Stepper Motor,Nema 6 Bipolar Stepper Motor

4 سیم موتور مرحله ای,42SHD0438 موتور مرحله ای,2موتور مرحله ای 77 ولت

4 wires Stepper Motor
