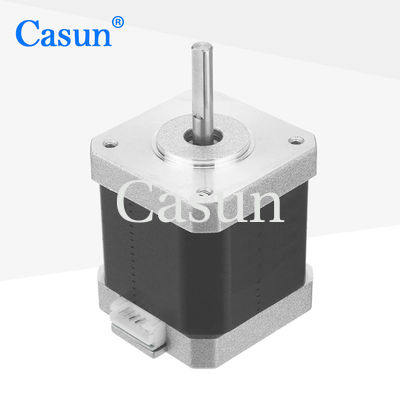

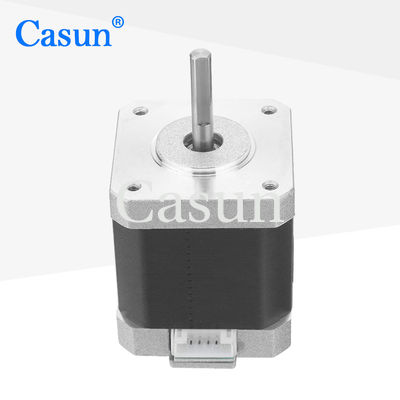

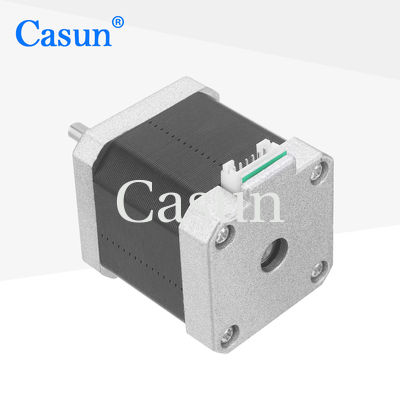

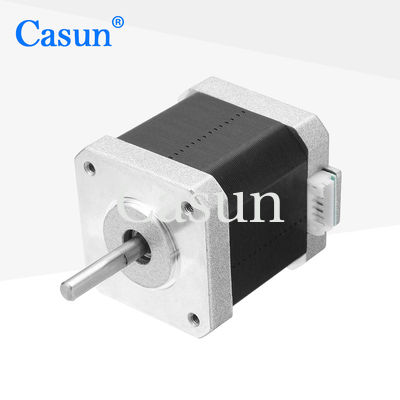

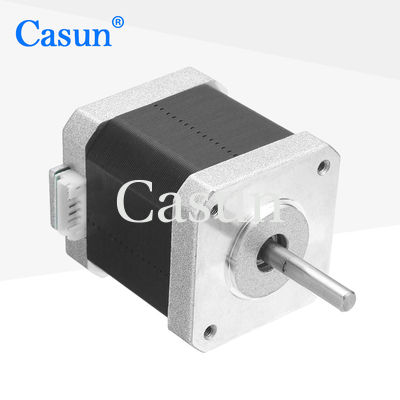

【42SHD0407】گشتاور بالا دوقطبی 1.8 درجه 42X42mm NEMA 17 هیبریدی استپ موتور برای کیت CNC با گواهینامه

نام تجاری:	Casun
شماره مدل:	42SHD0407-24B
مقدار تولیدی:	1 کامپیوتر
قیمت:	$3.14-$5
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

350mN.m

جاری:

1.2A

طول موتور:

48 میلی متر

شفت:

شفت مسطح فرز 24 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

42SHD0407 NEMA 17 موتور مرحله ای هیبریدی

توضیحات محصول

سری موتورهای پله ای هیبریدی 42 میلی متری معمولاً قدرت و گشتاور بالاتری در مقایسه با موتورهای پله ای سایز بزرگ دارد.

در مقایسه با موتورهای پله ای سایز کوچکتر، موتورهای پله ای 42 میلی متری معمولاً قابلیت سرعت چرخش بالاتری دارند.

امکانات:

بهترین راه حل توسط مهندسان ما در تماس با شما در عرض 48 ساعت ارائه خواهد شد
برای صنعت با تکنولوژی بالا و تجهیزات صنعت الکترونیک
در نسخه های تک یا دو شفت موجود است
تحقیق و توسعه حرفه ای تولید
به مدت 12 سال در چین تاسیس شد و به بیش از 800 مشتری خدمات رسانی کرده است

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	1.2 A
نگه داشتن گشتاور	350 mN.m
مقاومت	2.2 اهم
اندوکتانس	2.8 mH
اینرسی روتور	72 گرم در سانتی متر مربع
وزن موتور	0.38 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

ظاهر

【42SHD0407】گشتاور بالا دوقطبی 1.8 درجه 42X42mm NEMA 17 هیبریدی استپ موتور برای کیت CNC با گواهینامه 0

ابعاد

【42SHD0407】گشتاور بالا دوقطبی 1.8 درجه 42X42mm NEMA 17 هیبریدی استپ موتور برای کیت CNC با گواهینامه 1

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول موتور	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:

رمزگذار	ترمز	گیربکس	شفت

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
