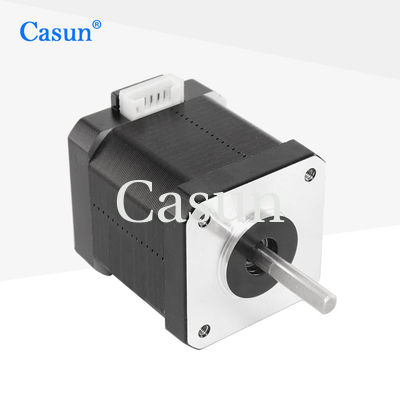

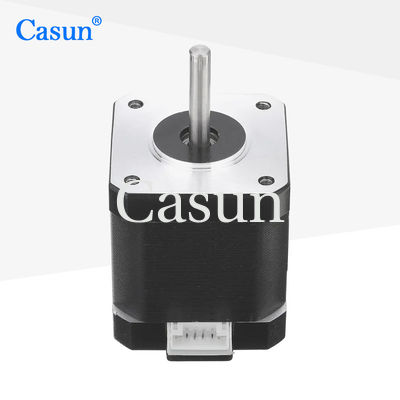

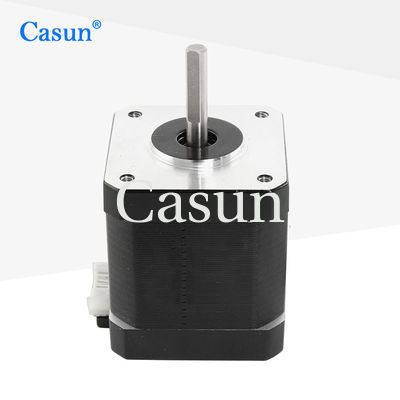

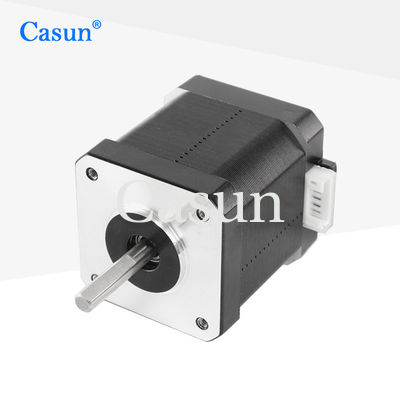

موتور پله ای هیبریدی 550mN.M 2 فاز 3.0V DC نما 17 42x42mm

موتور پله ای هیبریدی 550mN.M 2 فاز 3.0V DC نما 17 42x42mm

نام تجاری:	Casun
شماره مدل:	42SHD0437-24BH
مقدار تولیدی:	1 عدد
قیمت:	$3.14-$5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

550mN.m

فعلی:

1.68A

طول موتور:

48 میلی متر

شفت:

شفت مسطح فرز 24 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

2 فاز 3.0 ولت DC Nema 17,موتور مرحله ای هیبریدی 42x42mm,550mN.M نما 17

Hybrid Stepper Motor 42x42mm

550mN.M Nema 17

توضیحات محصول

سری موتور های 42 میلی متری هیبریدی در اندازه های مختلف عرضه می شوند و یک گشتاور نگهدارنده قوی را فراهم می کنند.

برای کاهش لرزش و افزایش وضوح گام، با یک درایور کوچک استفاده کنید.

یک مدل پایه را انتخاب کنید یا از یک پیکربندی که منحصر به فرد به شما است، درخواست کنید.

ویژگی ها:

نسخه های تک قطبی یا دو قطبی ارائه می شود
برای تجهیزات صنعتی الکترونیک و تجهیزات صنعتی با تکنولوژی بالا
در دسترس در تغییرات با یک یا دو شاخه
نیاز به گواهینامه های بین المللی متعدد
تحقیقات و توسعه تخصصی در زمینه تولید

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	42 میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.68A
تورک نگهدارنده	550 mN.m
مقاومت	1.8 اوم
استحکام	4.5 میلی متری اچ
بی وقفه ی روتور	۷۲ گرم سانتی متر
وزن موتور	0.38 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

ظاهر

موتور پله ای هیبریدی 550mN.M 2 فاز 3.0V DC نما 17 42x42mm 0

ابعاد

موتور پله ای هیبریدی 550mN.M 2 فاز 3.0V DC نما 17 42x42mm 1

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:

رمزگذاری کننده	ترمز	جعبه گیربکس	شفت

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.

برچسب ها:

استپر موتور دوقطبی دو فاز,موتور دو قطبی Nema 6

2 فاز 3.0 ولت DC Nema 17,موتور مرحله ای هیبریدی 42x42mm,550mN.M نما 17

2 Phase 3.0V DC Nema 17
