موتور پله ای دوقطبی نما 17 نما 17 260 میلی متر نیوتن متر گشتاور بالا 2 فاز 424234 میلی متر

موتور پله ای دوقطبی نما 17 نما 17 260 میلی متر نیوتن متر گشتاور بالا 2 فاز 424234 میلی متر

نام تجاری:	Casun
شماره مدل:	42SHD0001-24
مقدار تولیدی:	1 کامپیوتر
قیمت:	$3.14-$5
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

تورک نگهدارنده:

260mN.m

جریان:

0.4A

طول موتور:

34 میلی متر

شفت:

شفت گرد 24 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

نما 17 با گشتاور بالا 260 میلی‌متر

موتور پله‌ای دوقطبی نما 17

نما 17 با گشتاور بالا 34 میلی‌متر

توضیحات محصول

NEMA 17 2 فاز 1.8 درجه 260N.m 0.4A 42 * 42 * 34mm 4 سیم موتور دو قطبی مرحله ای

42mm Hybrid Stepper Motor Series دارای گشتاور قدرتمندی در اندازه های مختلف است.

استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.

یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

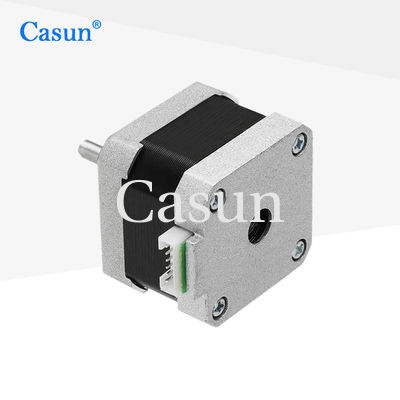

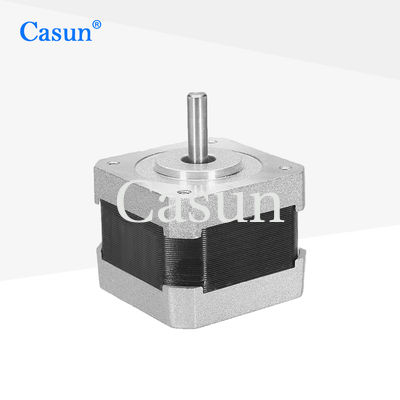

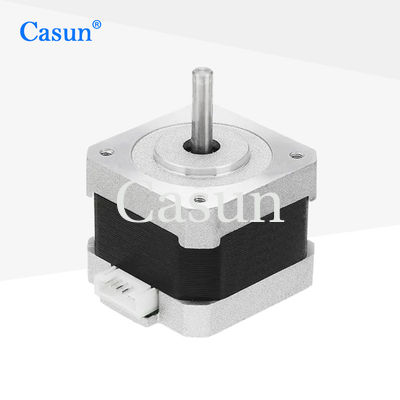

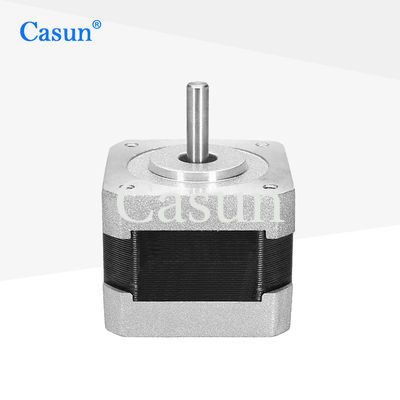

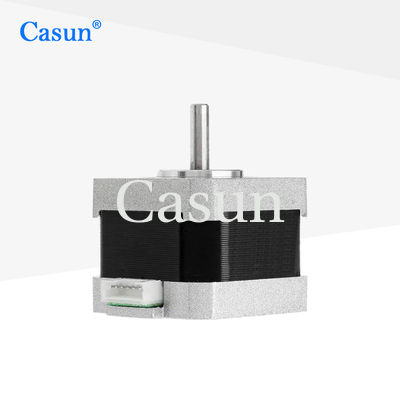

ظاهر

موتور پله ای دوقطبی نما 17 نما 17 260 میلی متر نیوتن متر گشتاور بالا 2 فاز 42*42*34 میلی متر 0

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	42 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.4 A
تورک نگهدارنده	260 mN.m
مقاومت	30 اوم
استحکام	۳۷ mH
بی وقفه ی روتور	۳۸ گرم سانتی متر
وزن موتور	0.2 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

سوالات عمومی

1ما کی هستیم؟

ما در گوانگدونگ، چین مستقر شده ایم، از سال 2011 شروع به فروش به بازار داخلی ((63.00٪) ، اروپای غربی ((12.00٪) ، آمریکای شمالی ((9.00٪) ، آسیا شرقی ((8.00٪) ، شمال اروپا ((2.00٪) ، اروپای شرقی ((00.00٪) ،جنوب شرق آسیا ((00.00٪ ، اقیانوسیه ((00.00٪ ، خاورمیانه ((00.00٪ ، جنوب اروپا ((00.00٪ ، جنوب آسیا ((00.00٪) ، در کل حدود 51-100 نفر در دفتر ما وجود دارد.

2چطور ميتونيم کيفيت رو تضمين کنيم؟

همیشه قبل از تولید انبوه یک نمونه از قبل از تولید انبوه؛

همیشه قبل از حمل، بازرسی نهایی انجام شود.

3از ما چي مي توني بخري؟

موتور مرحله ای، موتور BLDC

4. چرا باید از ما بخری نه از تامین کنندگان دیگر؟

ما در تولید و فروش موتورهای مرحله ای برای بیش از 11 سال تخصص داریم.

5چه خدماتی می تونیم ارائه بدیم؟

شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW، تحویل سریع؛

ارز پرداخت پذیرفته شده:USD،CNY؛

نوع پرداخت پذیرفته شده: T/T،L/C،D/P D/A،MoneyGram،PayPal،Western Union،Cash،Escrow

زبان صحبت شده: انگلیسی، چینی، ژاپنی

گزینه ها:

رمزگذاری کننده	ترمز	جعبه گیربکس	شفت

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
