موتور پله ای هیبریدی
Created with Pixso.

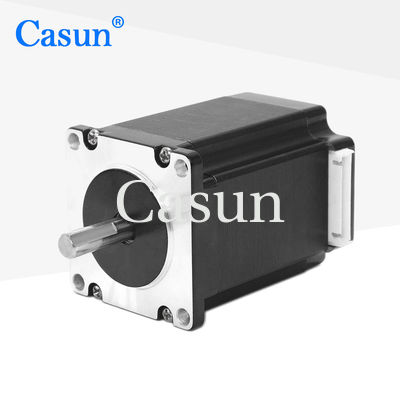

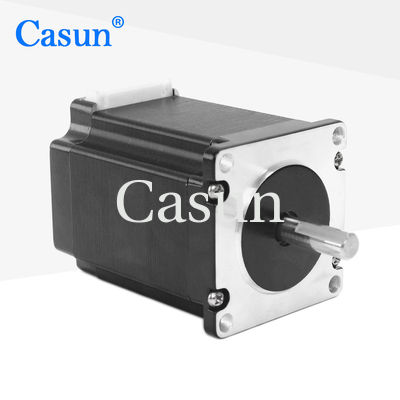

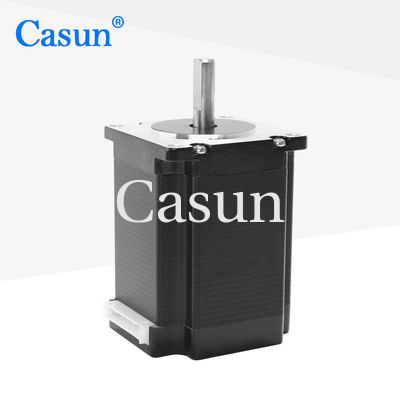

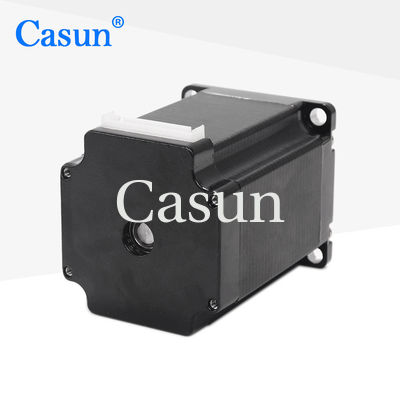

57SHD0801 2 Phase 1.8 Deg Nema 23 Steping Motor 76mm Body 1.75N.M

57SHD0801 2 Phase 1.8 Deg Nema 23 Steping Motor 76mm Body 1.75N.M

نام تجاری: Casun
شماره مدل: 57SHD0801-20BH
مقدار تولیدی: 1 کامپیوتر
قیمت: $3.14-$5
شرایط پرداخت: D/A، T/T، L/C، D/P
توانایی عرضه: 40000+PCS+ماه
جزئیات اطلاعات
محل منبع:
چین
گواهی:
CE,ROHS,ISO
فرشته قدم:
1.8 درجه
نگه داشتن گشتاور:
1750mN.m
جاری:
0.8A
طول موتور:
76 میلی متر
شفت:
شفت مسطح فرز 20 میلی متر طول
Customized:
The motor can be designed &manufactured with customized request.
Customized:
The motor can be designed &manufactured with customized request.
جزئیات بسته بندی:
کارتن: 36x29x14cm
برجسته کردن:

موتور پله ای نما 23 57SHD0801

,

موتور پله ای نما 23 76 میلی متری

توضیحات محصول

[57SHD0801] 2 فاز 1.8 درجه نما 23 استپینگ موتور 76 میلی متری بدنه 1.75 نیوتن متر با CE



سری 57 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.

با درایور میکرو استپینگ برای کاهش لرزش و دستیابی به وضوح گام بالاتر استفاده کنید.

یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.



امکانات:

  • گشتاور بالا و دقت بالا

  • برای صنعت با تکنولوژی بالا و تجهیزات صنعت الکترونیک

  • مهندسان ما ظرف 48 ساعت برای ارائه بهترین راه حل در تماس خواهند بود

  • به مدت 12 سال در چین تاسیس شد و به بیش از 800 مشتری خدمات رسانی کرده است.

  • گشتاور بالا و دقت بالا

ظاهر

57SHD0801 2 Phase 1.8 Deg Nema 23 Steping Motor 76mm Body 1.75N.M 0

ابعاد

57SHD0801 2 Phase 1.8 Deg Nema 23 Steping Motor 76mm Body 1.75N.M 1

مشخصات موتور



فرشته قدم

1.8 درجه

اندازه فریم

57 میلی متر

تعداد فاز

2 فاز

جریان رتبه بندی شده

0.8 A

نگه داشتن گشتاور

1750 mN.m

مقاومت

12 اهم

اندوکتانس

48 mH

اینرسی روتور

460 گرم در سانتی متر مربع

وزن موتور

1 کیلوگرم

تعداد سرنخ ها

4

ارتباط

دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه







منحنی های گشتاور













مدل های فرعی



مدل نگه داشتن گشتاور زاویه گام طول تینوع شفت جریان رتبه بندی شده
57SHD4013-21B 0.6 نیوتن متر 1.8 درجه 41 میلی متر شفت D-21 میلی متر 1.0A
57SHD4415-21B 1.1 نیوتن متر 1.8 درجه 54 میلی متر شفت D-21 میلی متر 3.0A
57SHD4816-21B 2.0 نیوتن متر 1.8 درجه 76 میلی متر شفت D-21 میلی متر 3.0A
57SHD4913-21B 2.5 نیوتن متر 1.8 درجه 83 میلی متر شفت D-21 میلی متر 3.0A
57SHD4934-20B 3.0 نیوتن متر 1.8 درجه 100 میلی متر شفت D-20 میلی متر 3.0A



دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم


محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:

رمزگذار

ترمز

گیربکس

شفت
