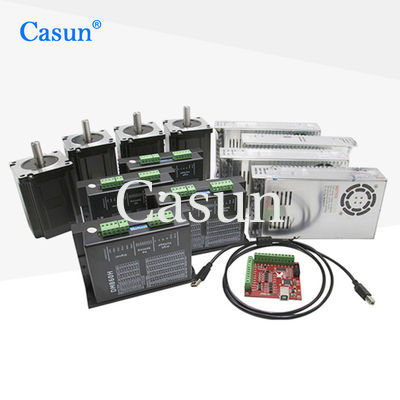

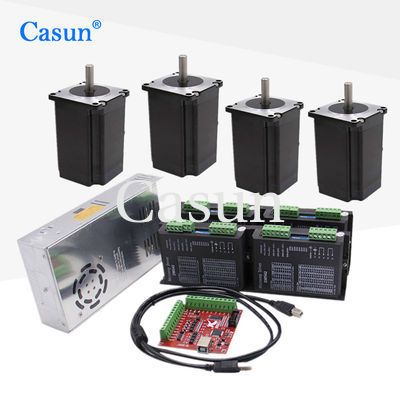

منبع تغذیه درایور موتور پله ای نما 23 کیت 4 محور 12 N.M برای دستگاه CNC Mach3

منبع تغذیه درایور موتور پله ای نما 23 کیت 4 محور 12 N.M برای دستگاه CNC Mach3

نام تجاری:	Casun
شماره مدل:	57SHD4934-34B
مقدار تولیدی:	1 عدد
قیمت:	$49-$160
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

3 نیوتن متر

فعلی:

طول موتور:

100 میلی متر

شفت:

طول 34 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

راننده موتور مرحله ای 12N.M

راننده موتور 4 محور

ماشین CNC Nema 23 موتور مرحله ای

توضیحات محصول

کیت‌های CNC NEMA 23، 4 محور، موتور استپر 12 نیوتن‌متر، درایور، منبع تغذیه، Mach3 برای دستگاه CNC

مرور کلی محصول

یک کیت CNC معمولی NEMA23 با گشتاور نگهدارنده 3 نیوتن‌متر شامل یک موتور استپر NEMA23 با گشتاور نگهدارنده 3 نیوتن‌متر است. موتور استپر NEMA23 به دلیل سازگاری با سیستم‌های مختلف کنترل حرکت و توانایی آن در ارائه کنترل حرکت دقیق، به طور گسترده در دستگاه‌های CNC استفاده می‌شود.

گشتاور نگهدارنده 3 نیوتن‌متر نشان‌دهنده توانایی موتور برای حفظ موقعیت ثابت در هنگام روشن بودن و مقاومت در برابر نیروهای خارجی است. این مشخصه گشتاور برای تعیین مناسب بودن موتور برای کاربردهای خاص CNC حیاتی است، زیرا بر ظرفیت موتور برای تحمل نیروهای برش و حفظ پایداری عملیاتی تأثیر می‌گذارد.

ویژگی‌های کلیدی

گشتاور بالا و دقت بالا
ایده‌آل برای تجهیزات صنعت پیشرفته و صنعت الکترونیک
در نسخه‌های تک یا دو شفت موجود است
12 سال سابقه تأسیس در چین با بیش از 800 مشتری
تولید تحقیق و توسعه حرفه‌ای

ظاهر

ابعاد

مشخصات موتور

زاویه گام	1.8 درجه
اندازه فریم	57 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	5 آمپر
گشتاور نگهدارنده	3 نیوتن‌متر
مقاومت	2.8 اهم
اندوکتانس	7.5 میلی‌هانری
اینرسی روتور	650 گرم-سانتی‌متر مربع
وزن موتور	1.3 کیلوگرم
تعداد سیم‌ها	4
اتصال	دوقطبی

مشخصات عملیاتی

زاویه گام:1.8 درجه - فاصله زاویه‌ای که روتور موتور برای هر گام طی می‌کند.

حداکثر دما:80 درجه سانتی‌گراد - حداکثر دمای عملیاتی ایمن بدون افت عملکرد.

دمای محیط:-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد - محدوده دمای عملیاتی مؤثر.

دمای ذخیره‌سازی:-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد - محدوده دمای ذخیره‌سازی ایمن.

منحنی‌های گشتاور

زیرمدل‌ها

مدل	گشتاور نگهدارنده (میلی‌نیوتن‌متر)	جریان نامی (آمپر)	مقاومت در هر فاز (اهم)	اندوکتانس در هر فاز (میلی‌هانری)	گشتاور قفل (میلی‌نیوتن‌متر)	اینرسی روتور (گرم-سانتی‌متر مربع)	سیم اتصال (تعداد)	طول موتور (میلی‌متر)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های اتصال با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.

دریافت قیمت
