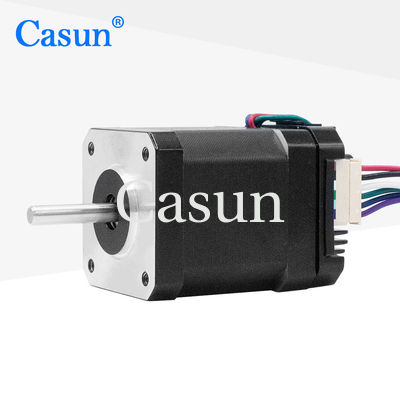

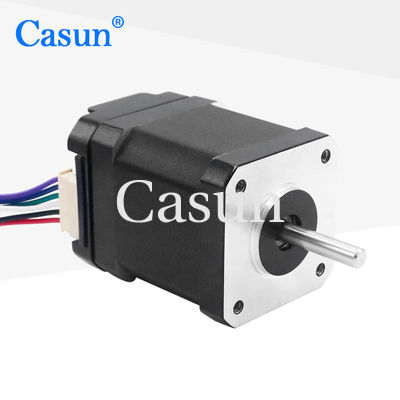

موتور پله ای یکپارچه Casun 550mN.m موتور مجتمع حلقه باز برای دستگاه اتوماسیون

موتور پله ای یکپارچه Casun 550mN.m موتور مجتمع حلقه باز برای دستگاه اتوماسیون

نام تجاری:	Casun

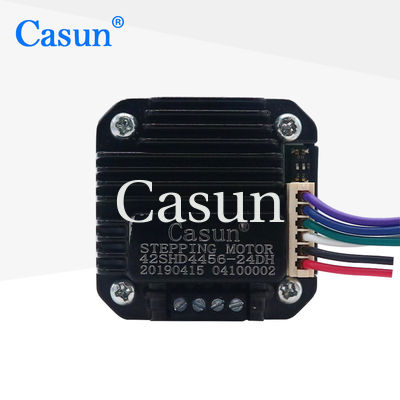

شماره مدل:	42SHD4456-24DH
مقدار تولیدی:	1 کامپیوتر
قیمت:	$18-$28
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

550mN.m

جاری:

1.68A

طول موتور:

48 میلی متر

شفت:

شفت مسطح فرز 24 میلی متر طول

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور مرحله ای یکپارچه باز,550mN.M موتور مرحله ای یکپارچه

550mN.M Integrated Stepper Motor

توضیحات محصول

موتور Casun متداول Stepper 550mN.m 3.74V DC Nema 17 موتور Hybrid Stepper 42x42x48mm با قیمت کارخانه

موتور یکپارچه به یک سیستم موتور اشاره دارد که چندین جزء یا عملکرد را در یک واحد واحد ترکیب می کند. این معمولا خود موتور را با عناصر مختلف دیگر مانند سنسورها،کنترل کننده ها، و الکترونیک قدرت، ایجاد یک سیستم جمع و جور و مستقل.

ادغام این قطعات چندین مزیت نسبت به تنظیمات موتور سنتی را ارائه می دهد، از جمله عملکرد بهبود یافته، اندازه و وزن کاهش یافته، نصب ساده و بهره وری افزایش یافته.با ادغام موتور با اجزای دیگر، سیستم را می توان برای برنامه های کاربردی خاص بهینه سازی کرد، که منجر به عملکرد کلی بهتر می شود.

موتورهای یکپارچه معمولاً در صنایع و کاربردهای مختلف از جمله رباتیک، اتوماسیون، سیستم های خودرو، دستگاه های پزشکی و ماشین آلات صنعتی استفاده می شوند.آنها را می توان در کاربردهایی مانند بازوهای رباتیک یافت، ماشین های CNC، وسایل نقلیه الکتریکی، پمپ ها، فن ها و بسیاری دیگر.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
برای تجهیزات صنعتی با تکنولوژی بالا و تجهیزات صنعتی الکترونیکی
در دسترس در نسخه های تک یا دو شاخه
ارائه "تصديقات چندگانه بين المللي"
تولیدات حرفه ای تحقیق و توسعه

ظاهر

موتور پله ای یکپارچه Casun 550mN.m موتور مجتمع حلقه باز برای دستگاه اتوماسیون 0

ابعاد

موتور پله ای یکپارچه Casun 550mN.m موتور مجتمع حلقه باز برای دستگاه اتوماسیون 1

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	42 میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.7 A
تورک نگهدارنده	550 mN.m
مقاومت	1.8 اوم
استحکام	4.5 میلی متری اچ
بی وقفه ی روتور	2.2 g-cm2
وزن موتور	0.38 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:

رمزگذاری کننده	ترمز	جعبه گیربکس	شفت

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
