محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROSH,ISO |
شماره مدل | 42SHB0801-20B |

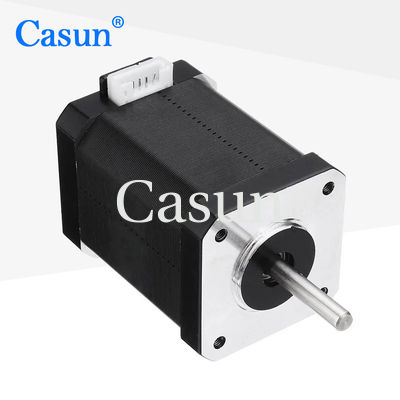

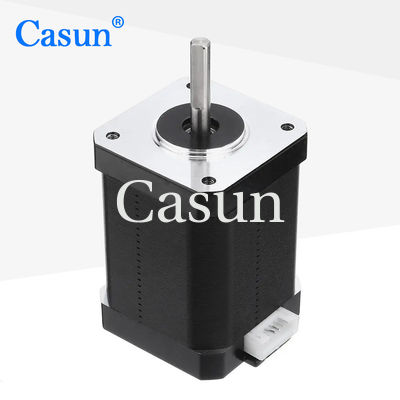

موتور مرحله ای هیبریدی NEMA17 0.9 درجه 600mN.M موتور مرحله ای 1.5A برای تجهیزات اتوماسیون
موتور Casun Stepper 600mN.m 5.45V DC Nema 17 موتور هیبریدی Stepper 42x42x60mm با قیمت کارخانه
درجه: "0.9 درجه" به زاویه گام موتور مرحله ای اشاره دارد. این نشان دهنده افزایش زاویه ای در هر گام است که موتور هنگام دریافت دستور می گیرد.
فاز: "2 فاز" به این معنی است که موتور دارای دو پیچ و تاب جداگانه است که به عنوان فاز نیز شناخته می شوند و در یک دنباله خاص انرژی می گیرند تا موتور چرخش کند.
ولتاژ: "5.45V DC" ولتاژ توصیه شده یا نامی برای کار موتور مرحله ای را نشان می دهد. این ولتاژ است که باید برای عملکرد بهینه به موتور اعمال شود.
اندازه: "424260mm" ابعاد فیزیکی موتور را نشان می دهد. استاندارد NEMA 17 اندازه فلنج 42mm توسط 42mm را مشخص می کند.اما ابعاد ارتفاع 60mm نشان می دهد این موتور خاص ممکن است کمی طولانی تر از استاندارد NEMA 17 اندازه.
چرخش نگهدارنده: "600mN.m" نشان دهنده چرخش نگهدارنده موتور است. چرخش نگهدارنده مقدار چرخش است که موتور می تواند برای حفظ موقعیت خود در صورت اعمال نیروی خارجی تولید کند.در اين مورد، موتور دارای یک گشتاور نگهدارنده 600 میلی نیوتون متر است.
ویژگی ها:
فرشته نايب |
0.9 درجه |
اندازه قاب |
42 میلی متر |
تعداد فاز |
مرحله 2 |
جریان نامی |
1.5 A |
تورک نگهدارنده |
600 mN.m |
مقاومت |
1.8 اوم |
استحکام |
4.5 میلی متری اچ |
بی وقفه ی روتور |
۷۲ گرم سانتی متر |
وزن موتور |
0.46 کيلوگرم |
تعداد سرنخ ها |
4 |
ارتباط |
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
مدل | تورک نگهدارنده | زاویه گام | طول موتور | نوع شفت | جریان نامی |
42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
دانلود
رمزگذاری کننده |
ترمز |
جعبه گیربکس |
شفت |
