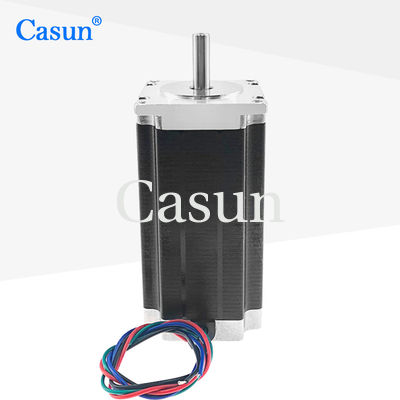

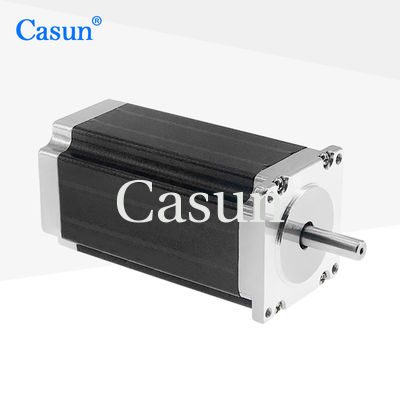

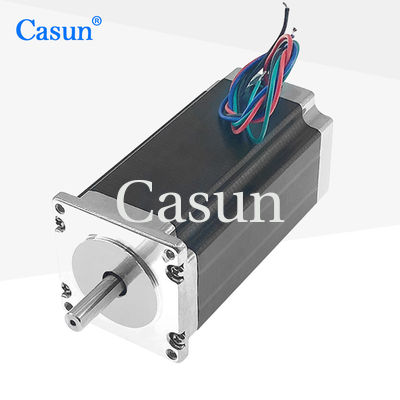

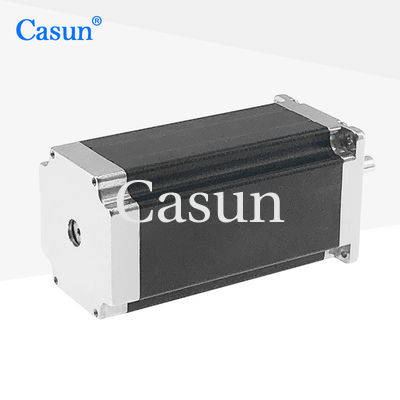

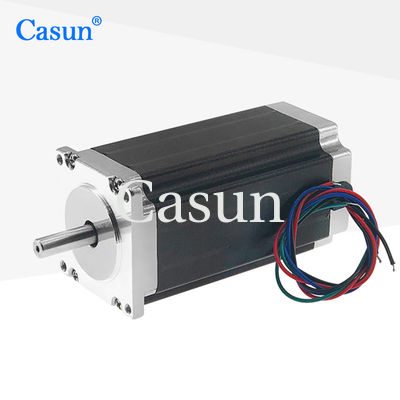

بدن 100mm Nema 23 موتور مرحله 3.3N.M برای ماشین آلات CNC

بدن 100mm Nema 23 موتور مرحله 3.3N.M برای ماشین آلات CNC

نام تجاری:	Casun
شماره مدل:	57SHD4934-20B
مقدار تولیدی:	10 عدد
قیمت:	US $19.00 - 10.00/ Piece
شرایط پرداخت:	L/C، D/A، D/P، T/T
توانایی عرضه:	100000/قطعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE, ISO, ROHS

شفت:

8 میلی متر

گشتاور:

3.3 نیوتن متر

فعلی:

ولتاژ:

8.3V

بدن:

100 میلی متر

کاربرد:

دستگاه CNC

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

100000/قطعه در ماه

برجسته کردن:

100mm بدن Nema 23 موتور مرحله ای

3.3N.M. نما 23 موتور مرحله ای

توضیحات محصول

موتور پله ای Nema 23 با بدنه 100 میلی متر 3.3 نیوتن متر برای کیت CNC موتور DC

موتور پله ای Nema 23، 57×57×100 میلی متر 1.8 درجه 2 فاز، گشتاور نگهدارنده 3.3 نیوتن متر. تامین کننده با کیفیت بالا موتورهای پله ای Nema 23 با گشتاور 3.3 نیوتن متر برای کیت CNC موتور DC.

موتور پله ای کاهنده 57 میلی متری، ویژگی های موتورهای پله ای و کاهنده ها را ترکیب می کند و امکان کنترل موقعیت دقیق را فراهم می کند و برای کاربردهایی که نیاز به موقعیت یابی با دقت بالا دارند مناسب است. کنترل حلقه باز نیاز به بازخورد موقعیت را از بین می برد و در نتیجه مصرف برق را کاهش می دهد.

ویژگی ها

نسخه های دو قطبی یا تک قطبی موجود است
ما خدمات سفارشی ارائه می دهیم و تولید قراردادی را می پذیریم. به دنبال نمایندگی هستیم!
در نسخه های تک شفت یا دو شفت موجود است
متخصص راه حل های پیشرانه حرفه ای
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	57 میلی متر
تعداد فاز	2 فاز
جریان نامی	3 آمپر
گشتاور نگهدارنده	3.3 نیوتن متر
مقاومت	2.8 اهم
اندوکتانس	11 میلی هانری
اینرسی روتور	650 گرم سانتی متر مربع
وزن موتور	1.3 کیلوگرم
شفت	20 میلی متر
اتصال	دو قطبی

مشخصات عملیاتی

موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی گراد
دمای محیط	-20 درجه سانتی گراد تا 50 درجه سانتی گراد
دمای ذخیره سازی	-20 درجه سانتی گراد تا 100 درجه سانتی گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی الکتریک	500 ولت DC برای 1 دقیقه

گیربکس

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ های ساچمه ای
حداکثر بار شعاعی (12 میلی متر از فلنج)	کمتر یا مساوی 80 نیوتن
حداکثر بار محوری شفت	کمتر یا مساوی 30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	کمتر یا مساوی 0.06 میلی متر
لقی محوری شفت	کمتر یا مساوی 0.3 میلی متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل ها

طول موتور	طول گیربکس	نسبت	راندمان
34 میلی متر	27.2 میلی متر	3.71	90%
40 میلی متر		5.18	90%
48 میلی متر		13.76	80%
60 میلی متر		19.2	80%
35 میلی متر	26.8	42.7	70%
42.7 میلی متر	51	71	70%
	99.5	139	70%

گزینه های سفارشی سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل شفت های ویژه، پارامترهای سیم پیچی، ابعاد نصب، سیم های سربی با الزامات ویژه، کانکتورها و غیره می باشد اما محدود به آنها نیست.

گزینه ها

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
