محل منبع | چین |
نام تجاری | Casun |
گواهی | CE, ISO, ROHS |
شماره مدل | 57SHB4406-20BQH |

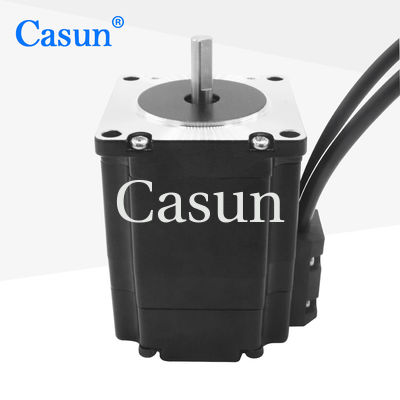

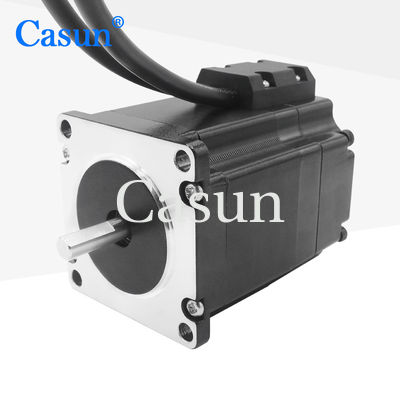

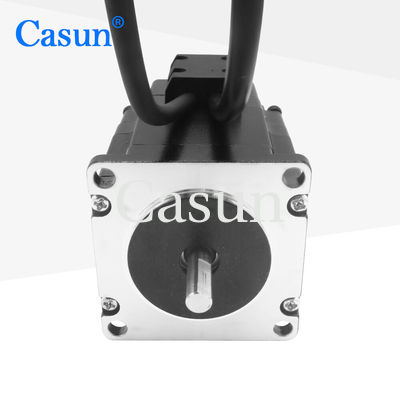

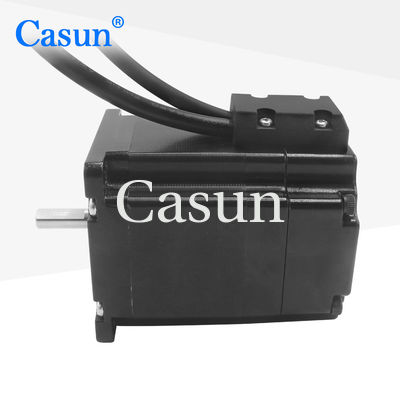

نما 23 موتور مرحله ای با حلقه بسته، 57 * 57 * 54mm 0.9 درجه مرحله دوم، 1.2N.m Torque Holding.
بهترین تولید کننده تامین کننده 57 * 54mm 0.9 درجه حلقه بسته Nema 23 موتور مرحله ای 1.2N.M برای Cnc Kit موتور الکتریکی
موتور مرحله ای با سرعت 57 میلی متری، ویژگی های موتورهای مرحله ای را ترکیب می کند.امکان کنترل دقیق موقعیت مکانی و مناسب برای کاربردهایی که نیاز به موقعیت مکانی دقیق دارند.
ویژگی ها:
فرشته نايب
|
0.9 درجه |
اندازه قاب
|
۵۷ میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
3A |
تورک نگهدارنده
|
1.2 N.m |
مقاومت
|
0.9 اوم |
استحکام
|
4.5 میلی متری اچ |
بی وقفه ی روتور
|
۲۶۰ گرم سانتی متر |
وزن موتور
|
0.8 کیلوگرم |
شاتف
|
20 میلی متر |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
جعبه دنده
مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°
طول موتور | طول گیربکس | ریو | کارایی | ||
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر |
27.2 میلی متر | 3.71 | ۹۰ درصد | ||
5.18 | |||||
35 میلی متر | 13.76 | 80 درصد | |||
19.2 | |||||
26.8 | |||||
42.7 میلی متر | 51 | ۷۰ درصد | |||
71 | |||||
99.5 | |||||
139 |
