1.8 درجه 2 فاز Nema 23 موتور خطی اسیر 41mm بدن با CE

1.8 درجه 2 فاز Nema 23 موتور خطی اسیر 41mm بدن با CE

نام تجاری:	Casun
شماره مدل:	57SHD0045-20CB
مقدار تولیدی:	1 عدد
قیمت:	$3.14-$5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

353mN.m

فعلی:

0.4a

طول موتور:

41 میلی متر

شفت:

شفت مسطح فرز 20 میلی متر طول

قطر شفت:

8 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

1.8 درجه NEMA 23 موتور مرحله ای

موتور مرحله ای CE Nema 23

موتور مرحله ای ۴۱ میلی متری Nema 23

توضیحات محصول

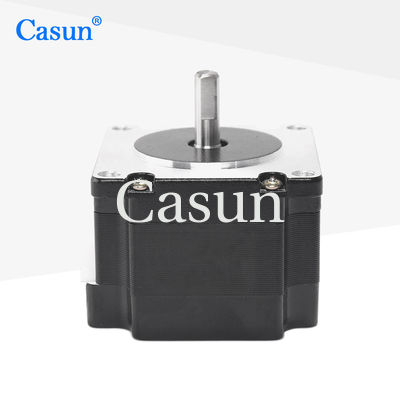

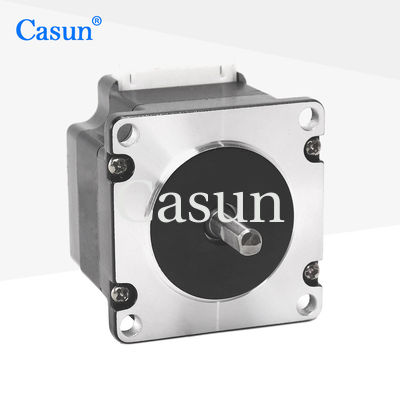

موتور پله‌ای اسیر Nema 23 با زاویه گام 1.8 درجه و 2 فاز، بدنه 41 میلی‌متری با گواهینامه CE

به دلیل عدم وجود کموتاتور در موتورهای پله‌ای، سایش مکانیکی کاهش یافته و طول عمر و قابلیت اطمینان موتور بهبود می‌یابد. قادر به پاسخگویی سریع به سیگنال‌های کنترلی، دستیابی به شروع، توقف و موقعیت‌یابی سریع.

ویژگی‌های کلیدی

گشتاور بالا و دقت بالا
پذیرش تولید قراردادی
راهکارهای تخصصی درایو
12 سال سابقه در چین با بیش از 800 مشتری
تولید تحقیق و توسعه حرفه‌ای

مشخصات موتور

زاویه گام	1.8 درجه
اندازه قاب	57 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.4 آمپر
گشتاور نگهدارنده	353 میلی‌نیوتن متر
مقاومت	30 اهم
اندوکتانس	34 میلی‌هانری
اینرسی روتور	135 گرم سانتی‌متر مربع
وزن موتور	0.42 کیلوگرم
تعداد سیم‌ها	4
اتصال	دوقطبی

ظاهر

ابعاد

مشخصات عملیاتی

زاویه گام	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه گام	طول	نوع شفت	جریان نامی
57SHD4013-21B	0.6 نیوتن متر	1.8 درجه	41 میلی‌متر	شفت D - 21 میلی‌متر	1.0 آمپر
57SHD4415-21B	1.1 نیوتن متر	1.8 درجه	54 میلی‌متر	شفت D - 21 میلی‌متر	3.0 آمپر
57SHD4816-21B	2.0 نیوتن متر	1.8 درجه	76 میلی‌متر	شفت D - 21 میلی‌متر	3.0 آمپر
57SHD4913-21B	2.5 نیوتن متر	1.8 درجه	83 میلی‌متر	شفت D - 21 میلی‌متر	3.0 آمپر
57SHD4934-20B	3.0 نیوتن متر	1.8 درجه	100 میلی‌متر	شفت D - 20 میلی‌متر	3.0 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.

دریافت قیمت
