4 فاز هیبریدی NEMA 17 موتور مرحله ای 145mN.m 8 سیم برای دستگاه نوری

4 فاز هیبریدی NEMA 17 موتور مرحله ای 145mN.m 8 سیم برای دستگاه نوری

نام تجاری:	Casun
شماره مدل:	42SHD8909-24
مقدار تولیدی:	1 عدد
قیمت:	$3.14-$5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

145mN.m

فعلی:

1.0A

طول موتور:

23 میلی متر

شفت:

شفت گرد 24 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

8 سیم NEMA 17 موتور مرحله ای

145mN.m NEMA 17 موتور مرحله ای

1.0A NEMA 17 موتور مرحله ای

توضیحات محصول

موتور پله‌ای هیبریدی 4 فاز NEMA 17 با گشتاور 145 میلی‌نیوتن‌متر و 8 سیم برای دستگاه نوری

این موتور که برای تجهیزات پیشرفته و سناریوهای صنعتی مناسب است، کنترل دقیق‌تر و گشتاور بیشتری را ارائه می‌دهد و آن را به گزینه‌ای ایده‌آل برای کاربردهای کنترل حرکت دقیق تبدیل می‌کند. دارای 4 سیم‌پیچ است که هر فاز شامل دو کویل می‌باشد.

سفارشی‌سازی بر اساس درخواست موجود است
ساختار هیبریدی استپر موتور
در نسخه‌های شفت تکی یا دوتایی موجود است
پشتیبانی مهندسی ظرف 48 ساعت
مدل‌های متعدد مناسب برای سناریوهای مختلف

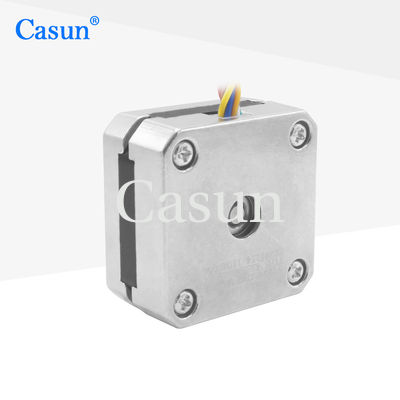

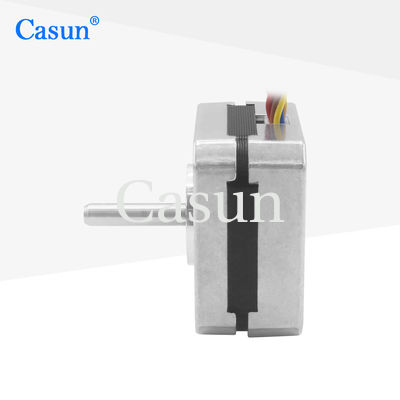

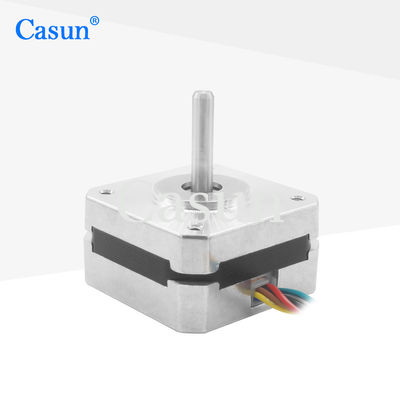

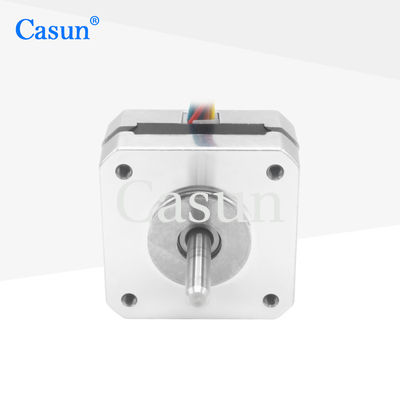

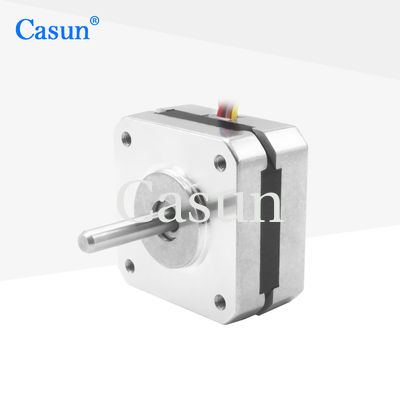

ظاهر

ابعاد

مشخصات موتور

زاویه پله: 1.8 درجه

اندازه فریم: 40 میلی‌متر

تعداد فاز: 4 فاز

جریان نامی: 1.0 آمپر

گشتاور نگهدارنده: 145 میلی‌نیوتن‌متر

مقاومت: 3.2 اهم

اندوکتانس: 3.5 میلی‌هانری

اینرسی روتور: 15 گرم-سانتی‌متر مربع

وزن موتور: 0.2 کیلوگرم

تعداد سیم‌ها: 8

اتصال: دوقطبی

مشخصات عملیاتی

حداکثر دما: 80 درجه سانتی‌گراد

دمای محیط: -20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد

دمای نگهداری: -20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد

محدوده رطوبت: 85% یا کمتر، بدون میعان

عایق سیم مگنت: کلاس B 130 درجه سانتی‌گراد

مقاومت عایقی: 100 مگا اهم در 500 ولت DC

استحکام دی‌الکتریک: 500 ولت DC برای 1 دقیقه

منحنی‌های گشتاور

داده‌های منحنی گشتاور بر اساس درخواست موجود است.

زیرمدل‌ها

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن‌متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن‌متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن‌متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن‌متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن‌متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت

دریافت قیمت

لطفاً روی دکمه "دریافت قیمت" بالا کلیک کنید تا الزامات خود را به ما بگویید.
