17HS13-0404S موتور هایبریدی 1.8 درجه Nema 17 0.4A با CE ISO9001

17HS13-0404S موتور هایبریدی 1.8 درجه Nema 17 0.4A با CE ISO9001

نام تجاری:	Casun
شماره مدل:	42SHD4003-20BH
مقدار تولیدی:	1 عدد
قیمت:	$3.14-$5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

260mN.m

فعلی:

0.4a

طول موتور:

34 میلی متر

شفت:

شفت مسطح فرز 20 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

17HS13-0404S موتور هایبریدی مرحله ای

0.4A موتور مرحله ای هیبریدی

1.8 درجه موتور هایبریدی مرحله ای

توضیحات محصول

موتور پله ای هیبریدی 17HS13-0404S با زاویه پله 1.8 درجه، سایز Nema 17 و جریان 0.4 آمپر با گواهینامه CE ISO9001

مرور کلی محصول

موتور پله ای 17HS13-0404S1 یک موتور دیجیتال 42 میلی متری است که از طریق یک کنترلر با زوایای پله دقیق قابل کنترل است. برای بازخورد موقعیت به سنسور خارجی نیاز نیست، که طراحی سیستم را ساده کرده و هزینه ها را کاهش می دهد.

نسخه های دو قطبی یا تک قطبی موجود است
12 سال تجربه تولید با خدمت رسانی به بیش از 800 مشتری
ده سال گارانتی برای خریدهای مطمئن
تایید شده توسط CE و RoHS
به دنبال نمایندگی فروش هستیم!

مستندات بصری

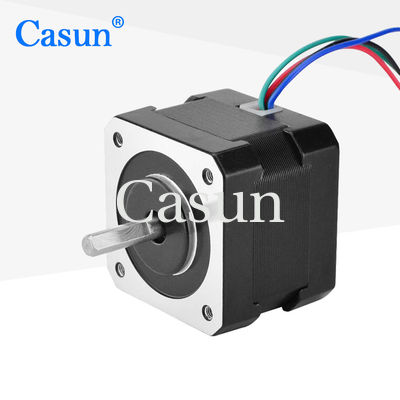

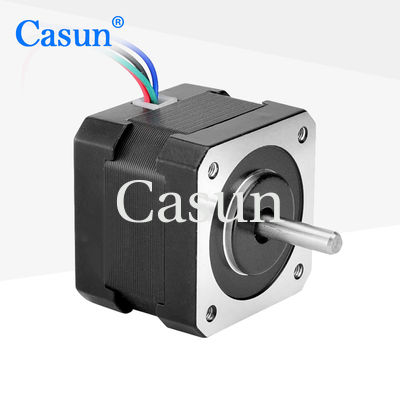

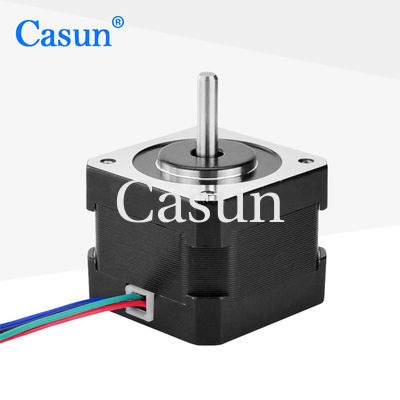

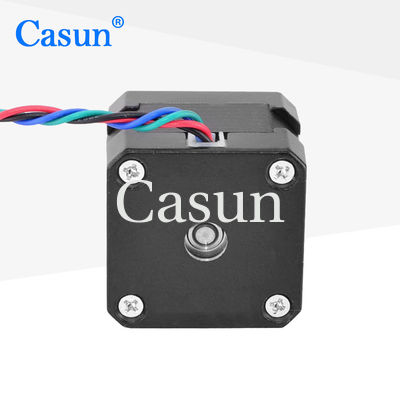

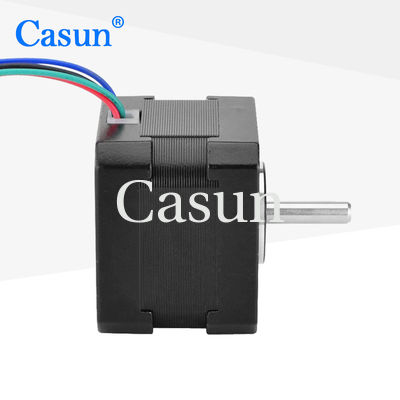

ظاهر

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان نامی	0.4 آمپر
گشتاور نگهدارنده	260 میلی نیوتن متر
مقاومت	30 اهم
اندوکتانس	37 میلی هانری
اینرسی روتور	38 گرم سانتی متر مربع
وزن موتور	0.28 کیلوگرم
تعداد سیم ها	4
اتصال	دو قطبی

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی گراد
دمای محیط	-20 درجه سانتی گراد تا 50 درجه سانتی گراد
دمای ذخیره سازی	-20 درجه سانتی گراد تا 100 درجه سانتی گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی الکتریک	500 ولت DC برای 1 دقیقه

مدل های مرتبط

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D - 20 میلی متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D - 20 میلی متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D - 20 میلی متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D - 24 میلی متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D - 24 میلی متر	2.1 آمپر

گزینه های سفارشی سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل، اما محدود به شفت های ویژه، پارامترهای سیم پیچی، ابعاد نصب، سیم های سربی با الزامات ویژه، کانکتورها و غیره می باشد.

انکودر

ترمز

گیربکس

شفت
